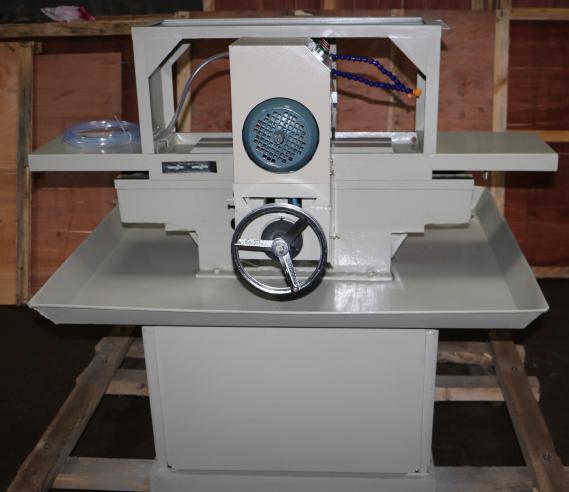

一、雙端面磨石機概述

雙端面磨石機,是各類巖礦石,混凝土等非金屬固體進行力學測試的標準樣本制作的必備主要設備。該機與本廠生產的取芯機、切石機配套工作,即可為您加工出您所需要的高精度的立方體或圓柱體測試樣本。適用于大專院校 水利水電、地質礦產、交通、建筑等部門。該機由機座工作臺、磨削動力頭、變速傳動系統、電控裝置等部分組成。整機操作方便,自動進給性能穩定

二、雙端面磨石機技術參數

   1、工作臺電機功率:0.55KW    轉速1500rpm

   2、磨削動力頭功率： 1.1KWx2臺    轉速2750rpm

   3、磨輪直徑: φ200mm

   4、可磨樣本規定:  (正常出廠配置磨50- 100mm的実具)

     a:方塊:50x50x50~150x150x150rnm

     b:圓柱: φ50-φ150mm

   5、標本精度:

     a:平面度:50mm范圍內公差±0.10mm

     b:光潔度:(按機械加工組撞度標準)Ra3.2

   6.自動磨削進給量: 0.08~0.l6mm可調

   7、冷卻裝量: 自來水冷卻

三、雙端面磨石機工作原理

   1、機械部分

工作臺的往復由電機帶動變速箱,輸出慢速來帶動絲桿工作,作順逆旋轉,絲紅螺母固定在工作臺下面,從而帶動工作臺往復運動。

本機磨頭是專用金剛石磨輪. 直接安裝在兩臺專用電機主軸上, 分別由兩個橫向工作臺帶動前進或后退.既可以自動,又可以手動。自動時將手柄向里推.并卡住手柄。工作臺前進時撞擊棘手,棘爪推動棘輪作間隙運動, 棘輪通過離合器帶動絲杜旋轉,從而使磨頭前進.手動時.將手柄拉出并卡住手柄即可。絲杠每一轉為3mm。

工作臺上的標本夾具和，兩磨輪在本設備出廠之前,經過精心調減.確保磨出的標本的垂直度與平行度.每次磨削兩個平行面,六個面的立方體標本,只需經過三次磨削即可,每次要定位準確.這樣磨出的試樣才能達到要求。

   2、電器都分

電氣控制見電氣原理圖

本機控制按鈕分別安裝在兩動力頭上面,操作方便。因采用水冷卻,水花飛濺,故本電器控制按鈕開關采用6.3v的安全電壓。由于電源電壓、運行電機電壓為380v,所以本機必須進行可靠地接地,否則會產生安全事故。電源不能接反, 否則會損壞機器。

四、雙端面磨石機安裝調試

   機床安裝使用前,必須以說明書中有關安裝、調試、操作等方面的事項詳細理解。

  1、本機最好安裝在澆鑄地基上,地面必須平整堅固,國定好機腳螺栓, 避免本機工作振動 。

  2.安裝完畢后,應清洗機床各部分防銹料,擦干凈后再在各滑動表面及導軌上加注機械潤滑油.然后用手轉動手輪、磨盤,檢査轉動是否正常。

  3、接通自來水。

  4,檢査電路及各控制元件、熔斷器、按線頭是否松動.掉線等,

  5、機床必須可靠接地,經檢査無誤后方可接通電源

  6、啟動電源按鈕,按下磨頭按鈕,并立即按停止按鈕,磨頭的轉動方向應按標定的箭頭方向旋轉. 絕不允許反方向旋轉

  7、再按工作臺按鈕.工作臺往復運動

  8、推動磨削動力頭下側面的手動.自動把手,是否靈活 否則要在滑動部位加注潤滑油.再推動幾下 工作臺兩側面的撞擊塊,是用來調節磨輪自動進給量, 根據試樣的硬軟程度調節進給量, 調節最大范圍不允許超過二格.出廠時,磨頭自動進給量調量度為每次一格

  9,打開工作臺夾具上的水開關,應有冷卻水噴出,流量應充足。

五、雙端面磨石機使用方法

    操作步驟

  1、夾持好樣塊,注意兩邊對稱. 緊貼夾具。

  2、將兩磨頭退出,使工作臺運動時試樣撞不著磨輪為止。

  3、裝上防護罩,開啟水源開關。

  4、啟動電源開關。

  5.啟動磨頭接鈕使磨頭接箭頭方向轉動,絕不允許反轉。

  6、按工作臺按鈕。

  7.手動進給磨頭,使之磨削,需自動時將手柄推至自動位置即可,兩磨頭分別進行磨削。磨好后將手柄拉至手動位置,再往復磨幾次,確保標本的光潔度。

  8.磨好后退磨頭。
