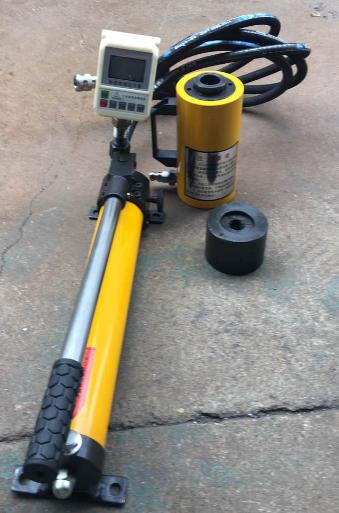

錨桿拉力計直銷包郵 混凝土錨桿拉力計型號
錨桿拉力計技術參數表：
|
手 動 泵 |
技術參數 |
ML10 |
ML-20 |
ML30 |
|
1.最低壓力（kgf/cm2） |
10 |
10 |
10 |
|
|
2.額定壓力（kgf/cm2） |
600 |
600 |
600 |
|
|
3.壓桿作用力（額定壓力時）（kgf） |
43 |
50 |
43 |
|
|
4.貯油量 （L） |
0.74 |
0.74 |
1.0 |
|
|
5.重量（不包括油箱）（kgf） |
9 |
9 |
9.5 |
|
|
空 心 千 斤 頂 |
1.額定拉力（T） |
10 |
20 |
30 |
|
2.公稱油壓（kgf/cm2） |
600 |
600 |
600 |
|
|
3.活塞最大行程（m.m.） |
60 |
60 |
60 |
|
|
4.空心內徑（m.m.） |
20 |
40 |
40 |
|
|
5.重量（kgf） |
2.2 |
10 |
13 |
表壓力-拉力換算表
|
型 號 表壓力 |
拉力（T） |
||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
|
ML10（MPa） |
59.9 |
119.8 |
179.8 |
239.7 |
299.6 |
359.5 |
359.5 |
479.3 |
539.3 |
599.2 |
|
|
|
|
|
|
ML15（MPa） |
4 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
|
ML20（MPa） |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
|
ML30（MPa） |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
|
型號 表壓力 |
拉力（T） |
||||||||||||||
|
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
|
ML20（MPa） |
48 |
51 |
54 |
57 |
60 |
|
|
|
|
|
|
|
|
|
|
|
ML30（MPa） |
32 |
34 |
36 |
38 |
40 |
42 |
44 |
46 |
48 |
50 |
52 |
54 |
56 |
58 |
60 |
手動單油路液壓油泵HPS-1系列
|
型號 |
HPS30-1 |
HPS63-1 |
HPS80-1 |
HPS100-1 |
|
高壓（MPa） |
30 |
63 |
80 |
100 |
|
低壓（MPa） |
2 |
2 |
2 |
2 |
|
高壓排量（ML/次） |
2.3 |
2.3 |
2.3 |
2.3 |
|
低壓排量（ML/次） |
12.5 |
12.5 |
12.5 |
12.5 |
|
郵箱容量（L） |
0.7 |
0.7 |
1 |
13 |
|
重量（kg） |
9 |
9 |
10 |
11 |
|
外形尺寸（長寬高） |
885x175x170 |
885x175x170 |
710x175x170 |
740x175x170 |
工作原理
工作原理如圖一所示，可公四個過程
1、充液：油泵在開始工作時，油液被柱塞壓入高低壓單向閥，通過高低壓單向閥進入油缸，當壓力升至1Mpa時，則低壓閥打開，低壓油溢回儲油管。
注：①HPS系列單出口泵不帶換向閥7 ，②HPD系列雙出口泵不帶卸載閥9
充油、升壓、工作過程實際上是不可公割的，只搖動手柄就可完成這三個過程。
主要結構與各部分的作用
手動油泵由以下幾部分組成：1、泵體部分；2、手柄部分；3、膠管部分；4、儲油箱；5、后座部分。
1、泵體部分：泵體部分是油泵的主要部分，高壓工作腔、低壓工作腔、兩個單向閥、高壓閥（安全閥）、低壓閥、卸載閥、兩個止回閥、進口油口等都在上面。各處孔有機地聯系在一起。
兩個單向閥是防止壓力油回流。兩個單向閥其規格、作用是一樣的。低壓閥和高壓閥的作用是壓力控制，分別將壓力控制在1MPa和63MPa。進油口處的兩個鋼球是止回閥，工作完畢后松動卸載閥，壓力油流回儲油管，完成卸載工作。
在后端安裝一個持鉤，當手提油泵時用掛鉤銷住壓桿。
使用與安全注意事項
1、油泵的正常使用：在壓力63Mpa工作時，油泵的性能安全發揮出來，是最合理的使用。各處均不需調整。在實際工作壓力低于63MPA時，各處也不需調整。
2、擴大油泵的使用范圍：為適應配套的油缸，可以低于63MPa的壓力下共組。此時先將壓力表接在膠管上，調節高壓閥，當壓力表達到油缸的工作壓力為止，即可用使用。為了適應大噸為、大行程作業的需要，可另行設計制造大型郵箱或輔助郵箱。
3、安全注意事項：
1、不準超過63MPa壓力工作。不得隨意調動高低壓閥。
2、工作時應穩穩地搖動手柄，不得使油路有沖動現象，以使各閥門持久地工作。
3、減壓時應緩緩扭動手輪，不得使減壓過速。
4、油量不夠時，不得在有壓力情況下注油以免回油時儲油管內有壓力存在，
5、各連接處擰緊，方可工作。
6、高壓膠管每年作一次打壓試驗，防止膠管老化發生以外，試驗壓力高于90MPA即發生凸起、滲透時不能使用。
