一、用途和特點
ZY系列錨桿拉力計，適用于錨桿、鋼筋等錨固體錨固力的檢測，是錨桿施工質量檢驗必備儀器。

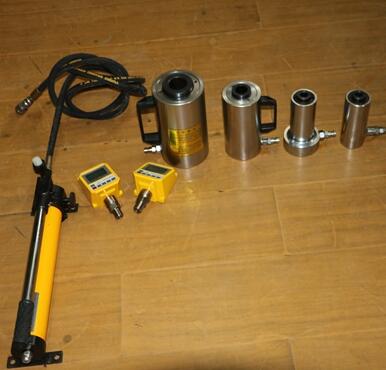

該拉力計由手動泵（或配電動泵）、液壓缸、指針表（MPA）或數字表（KN）及高壓膠管等部分組成。其中手動泵工作類型為雙油路高、低壓雙徑柱塞式設計，工作效率高，加載快，低壓可根據所需要的壓力調整設定。泵體上安裝了三位四通手動換向閥，可使進口與出口油路換向，該閥采用端面密封結構，密封性能比一般鋼球結構好，操作方便，壽命長。液壓缸為中空雙油路型，通過快速接頭與高壓膠管相接。壓力表安裝在泵體上，換算即可直接讀錨桿拉力值。該系列錨桿拉力計具有結構新穎、性能可靠、攜帶方便、體積小、重量輕等特點
二、油泵的性能與規格
|
壓力
|
高壓
|
MPa
|
63
|
|
低壓
|
1
|
||
|
流量
|
高壓
|
M1/次
|
2.3
|
|
低壓
|
12.5
|
||
|
最大手搖力（約）
|
N
|
500
|
|
|
重量
|
Kg
|
9
|
|
|
外形尺寸（長寬高）
|
mm
|
630*175*170
|
|
|
貯油量
|
L
|
0.7
|
|
三、錨桿拉力計技術參數：
|
空心油缸
|
1、額定拉力（T）
|
||
|
2、公稱油壓（MPa）
|
60
|
||
|
3、活塞最大行程(mm)
|
自動60
|
手動80
|
|
|
4、中心孔內徑(mm)
|
45
|
||
|
5、重量(Kg)
|
自動12
|
手動11.8
|
|
另有其余錨桿拉力計：
|
規格 |
油缸中心孔 |
油缸行程 |
測量范圍 |
價格 |
特點 |
|
10噸 |
27mm |
60 mm |
0～100 kN |
面議 |
另有數顯：自動清零、峰值保護、數據示 數據清除、自動關斷、數量存儲。 |
|
20噸 |
34mm |
80mm |
0～200 kN |
面議 |
|
|
30噸 |
45mm |
80mm |
0～300 kN |
面議 |
|
|
50噸 |
60mm |
120mm |
0～500 kN |
面議 |
|
|
60噸 |
90mm |
150mm |
0～1000KN |
面議 |
四、裝箱單
1、液壓缸1個
2、手動泵（帶包裝鐵箱）或木箱1臺
3、產品合格證1份
4、使用說明書 1份
5、高壓油管1根
6、保修卡1份
7、壓力表1只(數顯表另購)
本產品隨機帶2付錨具，一個夾套。
錨具規格說明
規格：Φ6、Φ8、Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25、Φ28、Φ30，Φ32，Φ34，Φ36，Φ38，Φ40，共17件，32以上為訂制件。
Φ6~16共用一個小錨套，Φ18~32共用一個中錨套，34-40的錨具用一個大錨套，一套錨具共3個錨套
拉桿、轉換接頭說明：
規格：M6、M8、M10、M12、M14、M16、M18、M20、M22、M24
M6、M8、M10為轉換接頭，M12為拉桿；
M14、M16為轉換接頭，M18為拉桿；
M20、M22為轉換接頭，M24為拉桿。
六、配件（另購）
主要包括：M6、M8、M10、M10、M12、M14、M16、M18的轉換接頭和100kN的拉桿
五、注意事項
1、拉力計嚴禁超負荷使用，數顯峰值表禁止超出最大量程。
2、應保持系統清潔，連接拉油管前應將接頭處灰塵擦凈，油缸測試完畢應復位。
3、油缸工作時底部應擺平放穩，與所測錨桿成直線，不得超行程工作。
4、儲油管內應加注干凈的N46號抗磨液壓油，注油量不得太滿，應使油管內留有一定空間（約留有1/5空間），以使空氣排出。
5、高壓膠管每年應作一次耐壓試驗，以防老化發生意外。
6、拉力計工作過程中，油缸周圍嚴禁站人，注意安全。
產品在規定使用條件下，一年內保修
嚴禁超負荷行程使用
