本機為間斷型實驗室真空過濾設備，主要供地質、冶金、煤炭、建材等系統科研實驗單位，在開展礦石可選性實驗工作中，作為浮選，磁選等作業粘稠泥質礦漿過濾之用，亦用供選礦廠或其它部門生產過程中各作業點檢測樣品時，進行固液分離時使用。
技術參數：
1、濾盤直徑：大盤Φ240mm，小盤Φ120mm。
2、濾盤容量：大盤容量3.6升，小盤容量0.64升。
3、礦漿濃度：10%-30%左右
4、礦漿粒度：≤0.5mm
5、過濾樣品重量：大盤成餅干重不超過500克，小盤成餅干重不超過100克。
6、過濾時間：一般物料5-10分鐘
7、濾餅水分：一般物料不大于26%
8、真空度：不低于91.2KPa(684毫米汞柱)
9、電源：380V、三相四線制
10、整機耗電量：不大于1.6KW
11、外型尺寸：長X寬X高1038X420X970mm
12、總重量：約160kg
注：
1、若收到儀器后，不會使用，請第一時間聯系廠家，切勿自己亂操作，以防儀器損壞！
2、收到貨，請在第一時間驗貨，是否有損壞的，若有損壞的地方，請聯系銷售員，并拍照給銷售員確認哪個部分損壞了！
3、無人為因素損壞，產品質保一年（一年之內有質量問題，包修包換包退，終身維修(易損件不在免費保修范圍內））大問題均返回我司廠里維修，小問題，零件寄過去！
｛當天下午四點之前款項進賬，當天發貨，全國包郵，江浙滬免費送貨上門，其它地區若需要送貨上門，具體可咨詢小王｝，價格要比市場上的低，我們的承諾---讓利于您，所有的產品都是批發價！有需要的親們，聯系我吧。絕對物超所值！
三、結構簡介
1、結構

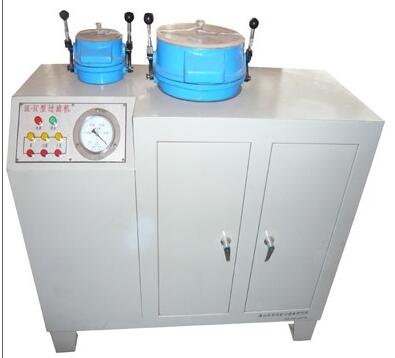

DL-5C型過濾機，設有兩個容量不同的濾盤，不同量的礦漿可以直接傾入相應容量的盤內進行脫水處理。真空系統主要由旋片式真空泵、分水濾氣器、真空負壓罐、電磁閥以及真空管道組成。
2、過濾原理
真空泵起動后約10秒內，可將真空負壓罐內，抽成一個不小于91.2KPa（68.4毫米汞柱）的負壓腔，然后接通電磁閥3或5在壓力差的作用下，使濾盤內的液體很快透過過濾紙，達到脫水的目的。
3、結構特點：
本機結構簡單，緊湊，真空系統工作可靠，具有較高的真空度，為防止真空負壓罐內的液體進入真空閥，在器內設置了上下接點，當液體達到預定高度時真空泵自動停車，同時打開放氣電磁閥，待液體排完后自行起動。
四、DL-5C盤式真空過濾機安裝、使用、維護
1、安裝:
(1)機體應設有排放液體的膠管(長度不得大于0.5米)和明溝。
(2)設備指盤上平面應調到水平便防濾含水量不均。
(3)設備安裝后，應檢査在運輸途中堅固件及各電器元件的接線焊接處是否有脫落現象。經檢査無誤后接通電源，三個紅接線注為三相380V，黑色接線柱為零線，試開車運事賛注意電機轉向與真空奇頭指向一致，正常后即可使用。
2、使用:
(1)外接電源接通后打開機器左下角總電源開美,控制面板的電源指示燈亮。
(2)開起濾盤上環，在多孔的篩板上鋪上濾布或濾紙，然后放下上環，用壓緊勾使之與盤座壓緊。
(3)起動真空泵，約十余秒內真空表指針達到91.2KPa(68.4毫米汞注)
(4)將礦漿傾入相應的濾盤內,起動工作濾盤的電磁閥(相應的指示燈亮,過濾機即開始工作，正在進行過濾過程中不得起動非工作的過濾盤免得充氣而破壞正常過濾。
(5)當真空負壓罐內濾液面達到上接點時真空泵自動停止,放氣電磁閥同時打開濾液開始排放，待液面降至下接點時，復而自動起動，過濾機繼續工作，這樣周而復始，直到過濾終點。
(6)特濾盤內礦漿經抽濾后呈餅狀時（以濾餅表面水膜消失為準）停泵然后停止工作濾盤電磁閥，此時將末工作的濾盤電磁閥打開一次將真空負壓罐內的液體及時排出。
(7)開起濾盤上環，取出濾餅并將上盤環擦試干凈以備下次再用。
(8)工作過程中及工作完畢必須檢重分水濾氣器內，是否有存水，有存水應及時放出(搬動下部球型閥,放水時不許開泵)。
(9)為防止異物進入電磁閥,工作結束后.將兩濾盤上蓋蓋好。
(10)試驗完畢后將總電源關閉。
3、維護:
(1)使用前對設備運轉部分及真空系統進行檢査確信處于正常狀態方可使用。
(2)根據真空泵使用說明書定期換油與檢修,并進行保養。
(3)設備在使用過程中如發現異常現象，應及時停車找出原因排除故障，如屬真空泵故障清按2X-4旋片式機械真空案檢修
(4)設備在使用中礦漿不得進入真空泵負壓罐中,應確保自動排水平閥體的密封。
(5)起動真空泵,不能達到規定真空度時,應檢査管這是否，漏氣特別注意。①排水平屬體;②真空泵上部的電磁閥;③分水濾氣器等處是否處于正常狀態。
①水平閥處漏氣或吸不上去，表無指示或真空度低可用物堵一下排水口即可，若此處漏氣嚴重,可將排水閥座拆下檢査,平閥體軸部及密封空處是否有異物，將異物排除后應使平闊上下自如。
②真空泵上部的電磁閥排氣口漏氣:檢査閥內整流二極管(2CP25)是否燒壞,若燒壞需要換,同時調整閥后的調整閥后的調節螺釘以調整排氣閥的間隙。
③若分水濾氣器漏氣可將濾瓶下部的放水球閥旋轉并擰緊。
（6）當濾液超過4升時，自動排水仍不工作應檢查液位控制組件是否正常，以免真空泵進水。
（7）大小濾盤壓緊裝置的調整，可松開壓緊勾上上部偏心套上的壓緊螺釘，轉動偏心套，，以達到最佳壓緊效果。
在海拔1000米以下每上升12米，大氣壓強下降約133Pa（1毫米汞柱）。
