水泥夾具特點 40*40抗壓夾具用途

24小時熱線：  18019385592（王夢欣） 021-35304776

QQ：1936803778，18019385592

一、夾具用途40×40mm水泥抗壓夾具是為我國國家標準GB/T17671-1999《水泥膠沙強度檢驗方法（ISO法）》而設計的配套產品。該產品符合建材行業標準JC/T683-2005并等效采用ISO679:1989（E）4.2.8標準，用于水泥抗壓強度試驗。

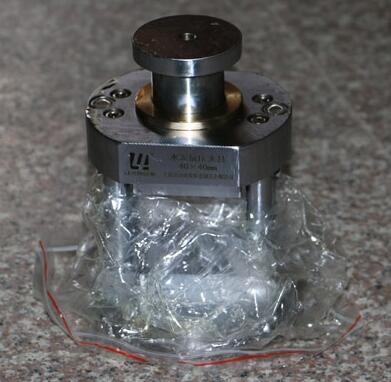

二、結構特點水泥抗壓夾具由四立柱框架、傳壓柱、上下壓板組成，上壓板上帶有球座，用兩根吊簧吊在框架上，下壓板固定在框架上。工作時，上下壓板與框架處于同軸線上。結構為雙臂式，如上圖所示。

抗壓夾具具有如下特點：

1.抗壓夾具各零部件表面鍍硬鉻處理，既保證了外表面平整光潔，不易被碰傷、生銹，又美觀大氣；

2.夾具傳壓柱導向采用自潤滑軸承石墨銅套，無油潤滑，耐磨性能好，摩擦系數小，低噪音無污染，可長期不加油保養使用壽命長；

3.夾具框架采用四立柱結構，四立柱結構可以有效的保證傳壓柱中心軸線與上壓板中心及下壓板中心的同軸度和上下壓板長度方向重合度，使試驗數據更加精準。

批發零售、量大價格更優，廠家從原材料、生產、銷售一體式服務，沒有任何的中間環節，因產品經常升級改造，產品實際外觀可能與圖片不符，但功能和質量是不會有差別的，只會更進一步的！為創造名牌，提高企業知名度，樹立企業形象，我們本著一切追求“客戶至上，質量上乘，客戶用的放心”為宗旨的精神，以最優惠的價格，最周到的服務，最可靠的產品質量的原則向您鄭重承諾，讓絕對的利-利于您！

三、主要技術指標（1）上、下壓板寬度40±0.05mm；（2）上、下壓板長度＞40mm；（3）上、下壓板硬度HRC58-60；（4）上、下壓表面粗糙度≥Ra0.8；（5）上、下壓板平面度0.01mm；（6）傳壓柱硬度≥55HRC；（7）定位銷硬度≥55HRC，間距41-55mm；（8）定位銷內側到下壓板中心垂直距離20mm；（9）傳壓柱中心軸線與上壓板中心及下壓板中心的同軸度≤0.2mm；（10）兩定位銷內側連線與下壓板中心線垂直度＜0.06mm；（11）上、下壓板自由距離＞45mm；（12）上、下壓板長度方向重合度≤0.2mm；（13）夾具外形尺寸Φ115×161mm；（14）框架底部中心定位孔Φ8mm±0.1mm，深度9mm；（15）傳壓柱上端中心工藝孔Φ8mm±0.1mm，深度9mm；（16）夾具總重約5kg；
