用途：

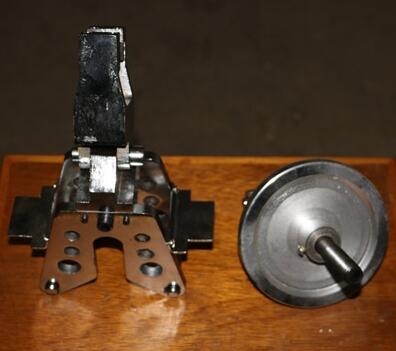

KZJ混凝土抗折夾具是上海雷韻試驗儀器制造有限公司自行研發的新一代專供本廠30t壓力實驗機測定水泥混凝土抗折強度、劈裂抗拉強度。

混凝土抗折夾具主要技術參數

1．最大抗折負荷100KN

2．最大劈裂抗拉負荷300KN

3．抗折標準夾輥直徑φ30mm

4．上、下夾輥間凈距離172mm

KZJ混凝土抗折夾具結構（見圖）

本夾具主要由下夾具座（4）、上夾具座（15）、標準夾輥（7）（10）、抗劈裂夾具上下壓條（8）等組成。下夾具座通過定位銷（1）、墊圈（2）固定在壓力機活塞上，上夾具座通過上支座（16）、菱形銷（17）及壓力機上的定位銷和兩內六角螺釘固定在壓力機橫梁上。

注：
    1、若收到儀器后，不會使用，請第一時間聯系廠家，切勿自己亂操作，以防儀器損壞！
    2、收到貨，請在第一時間驗貨，是否有損壞的，若有損壞的地方，請聯系銷售員，并拍照給銷售員確認哪個部分損壞了！
    3、無人為因素損壞，產品質保一年（一年之內有質量問題，包修包換包退，終身維修(易損件不在免費保修范圍內））大問題均返回我司廠里維修，小問題，零件寄過去！
｛當天下午四點之前款項進賬，當天發貨，全國包郵，江浙滬免費送貨上門，其它地區若需要送貨上門，具體可咨詢小王｝，價格要比市場上的低，我們的承諾---讓利于您，所有的產品都是批發價！有需要的親們，聯系我吧。絕對物超所值！

混凝土抗折夾具使用與維護

本夾具只適用于本廠生產的30t壓力試驗機。做抗折實驗時，按以下步驟安裝：

1.擰松壓力機橫梁上兩個內六角螺釘，拆下上壓力板，定位銷留在橫梁上，裝上菱形銷（17）及上支座（16），用兩內六角螺釘固定緊。

2.拆下壓力機上下壓板、凹球座、防塵罩，換上本套下夾具，墊圈（2）套在活塞上，銷上定位銷（1），裝上下夾具座，防塵罩用原機上的箍圈固定在油缸外側。將兩個導向柱（20），調整好距離，用螺母鎖緊。

3.抗折試驗可對100×100×450mm、150×150×550mm兩種試塊進行試驗，當試驗100×100×450mm試塊時，將下夾具座上左標準輥（7）及輥座（6）、右標準輥及靠銷（18）移至內側相應位置（輥間距為300mm），將上夾具座上左右標準輥（10）、彈簧（13）、彈簧上下吊鉤（9）（14）移至內側相應位置（輥間距為100mm），然后固定好，即可試驗。

4.做150×150×550mm試塊試驗，將下夾具座上左標準輥及輥座、右標準輥及靠銷移至內側相應位置（輥間距為450mm），將上夾具座上左右標準輥、彈簧、彈簧上下吊鉤移至內側相應位置（輥間距為150mm），然后固定好，即可試驗。

5.做劈裂抗拉試驗時，將上夾具座上的左右標準輥及輥柱（12）取下，裝上上夾具條，用螺釘固定好，即可試驗。

使用完畢后，應及時清除試塊碎屑，各運動部位涂上潤滑油，各光面涂上防銹油以防銹蝕。
