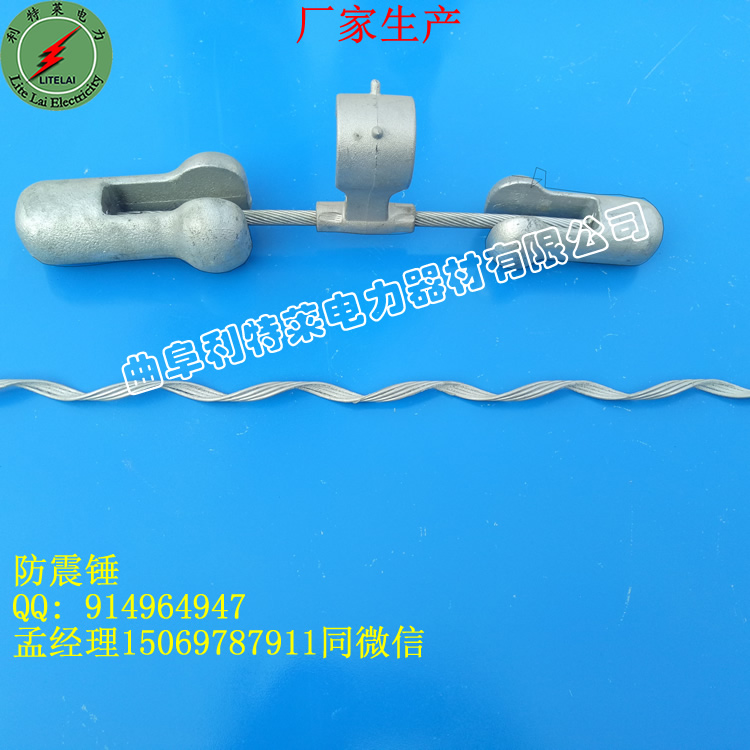

FRD-4D型防震錘
|
產品名稱 |
FRD-4D型防震錘 |
|
品牌 |
利特萊 |
|
型號 |
FRD-4D型 |
|
是否加工 |
是 |
|
鋁線夾尺寸 |
16－34mm |
|
總 長 |
330mm、383mm、542mm |
|
導線直徑 |
16－34mm |
|
線夾長度 |
52、52、66mm |
|
線夾高度 |
63－94mm |
|
鋼絞線直徑 |
7.5、9、11mm |
防震錘 FRD-4D型防震錘 防震金具 ADSS光纜金具特點：防震錘采用特殊的音叉式結構，能產生四個諧振音頻，能很好的覆蓋現實中導線、地線的振動頻率范圍，加裝防震錘后，導線、地線的振幅幅下降，且能夠形成穩定振動的頻率特別稀有，能有效地控制各種等級微風振動，從面有效的削除導線疲勞，保證導線、地線的壽命。
組成：鍍鋅鑄鐵錘頭、熱鍍鋅鋼絞絲、鋁合金線夾、不銹鋼螺栓等。
作用：消除或降低光纜運行時因各種因素影響而產生的振動，保護光纜金具。
特點：1.采用典型的的哈羅設計，頻率保護足以散布在從6Hｚ-150Hｚ寬頻帶范圍內，并在此范圍內有四個諧振頻率。
2.錘頭麥收吊線永久粘合，能承受安裝、維修、運行等條件下的機械栽荷。
3.獨特的外形設計不積冰、積水。
4.安裝方便，安全，不對導線、地線造成損壞。
5.防震錘采用防電暈設計，可以防止電暈發生。
引起振動的因素：擋距、張力、風速、風向、地線及纜的結構尺寸等。
適用范圍：適用于架空電力線路上抑制導線、地線的振動。
音叉式防震錘
ADSS/OPGW光纜的防振錘，錘頭結構為開口音叉式，經過國電電力建設研究所試驗證實它擁有四個諧振頻率，其防振頻帶寬度也大于FG、FD型防振錘，此防振錘已大量運行在光纜上,試驗證實它擁有四個諧振頻率，對頻率為5～150HZ的振動均有良好的防振效果。
使用指導：
①、防振錘不能直接安裝在ADSS/OPGW光纜上，應使用護線條保護光纜。
②、按公式算出安裝距離，如落在金具護線條預絞絲上的則照常安裝（直接安裝在金具護線條預絞絲上）；如超出金具護線條預絞絲，則需加安裝防振錘護線條，而且防振錘護線條末端離金具護線條預絞絲末端距離大于70mm。
③、防振錘低頻端大錘頭朝向桿塔一端。
④、根據光纜的運行張力、檔距的大小和地形來確定每檔需配的數量。
防振錘規格型號參數表
|
型號 |
鋁線夾尺寸 |
導線直徑（mm) |
總長（mm) |
線夾長度（mm) |
線夾高度（mm) |
鋼絞線直徑（mm） |
重量（kg) |
|
|
34.0 |
34.0-29.5 |
|
|
94 |
|
|
|
|
30.5 |
30.5-27.50 |
|
|
96 |
|
|
|
4D-40 |
27.6 |
27.6-24.5 |
542 |
66 |
98 |
11 |
4.7 |
|
|
27.0 |
27.0-22.5 |
|
|
70 |
|
|
|
|
27.6 |
27.6-24.5 |
|
|
98 |
|
|
|
|
27.0 |
27.0-22.5 |
|
|
70 |
|
|
|
4D-30 |
23.4 |
23.4-19.5 |
383 |
52 |
72 |
9 |
2.5 |
|
|
20.3 |
20.3-16.5 |
|
|
73 |
|
|
|
|
23.4 |
23.4-19.6 |
|
|
72 |
|
|
|
|
20.3 |
20.3-16.5 |
|
|
73 |
|
|
|
4D-20 |
18 |
18.0-15.0 |
330 |
52 |
65 |
7.5 |
1.4 |
|
|
16 |
16.0-13.3 |
|
|
63 |
|
|
