水射流切割機(water jet cutting machine)，俗稱水刀， 主要由超高壓水泵，數控系統，切割平臺，自動供砂系統四大部分組成。由于水刀具有 冷切割，切割過程不使用有毒或危險氣體，切割厚度大，切割面相對平整，切縫相對較小，精度比較高等優點， 被廣泛應用于切割金屬、石材、玻璃、瓷磚、塑料、橡膠、以及木材、布料、食品等�！∥夜�司生產的水刀，憑借多年積累的經驗，融合國外先進技術，具有性能優異，功能齊全，結構堅固，經久耐用，是國內性價比最好的水刀之一。

機器型號和規格：

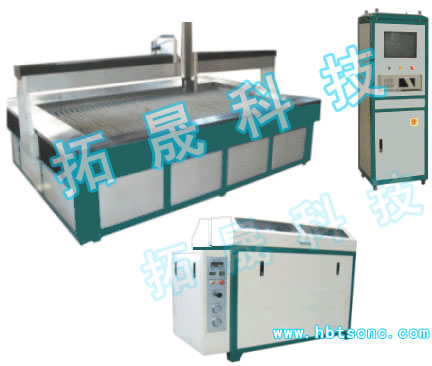

型號： 　　　　拓晟TS-W1型

最高壓力：　　　400Mpa
有效切割尺寸：  1500X2000mm
切割平臺式樣：　龍門式(overpass) 懸臂式（cantilever）

主要組成部分：　

超高壓水泵  美國IWM 400Mpa增壓器
數控切割平臺 1500x2000mm
伺服數控系統  臺灣進口伺服
自動供砂系統 200升容積


1.  超高壓水泵。超高壓水泵是水刀切割動力的源頭。

  主要技術參數如下：
 高壓發生器類型： 高效往復式增壓器
 設計壓力：400Mpa
 工作壓力：380Mpa
 進水壓力：0.2-0.4Mpa
 出水流量：4升/分鐘
 冷卻方式：水冷 （可選電動油冷機代替，費用另計）
 電源：    3相，交流380V，50Hz, 37Kw
 自動超溫、超壓報警和停機。


  增壓器   進口美國IWM 公司產品，同美國著名品牌福碌水刀增壓器兼容，可以互換零件。
  蓄能器   1.6L 超大蓄能器，維持切割出水壓力平穩。
  主電機   浙江防爆電機廠 Y2-225S-4   37KW。
  液壓油泵 貴州力原油泵廠　變量泵，根據切割情況自動調節功率，節省電力消耗。
  水源過濾 自帶兩級過濾，不銹鋼外殼。
  水源增壓 自帶450W美國PROCOM牌增壓泵，以保外部水源壓力過低時，設備能正常工作。
  冷卻     高效板式水冷器，冷卻效率高，節約用水。

2．數控系統

  硬件設備：

  由高穩定性工控機以及高精度、多功能數控子系統組成。為整套水刀設備提供了從人機對話界面開始，直到實現機床多軸精密聯動之間的多層次信號發生、傳輸，和反饋控制的硬體設備。另外也具備了多項可靠的錯誤報警和自鎖功能。設備包括互聯網端口和無線遙控器讓操作人員有了更大的自由度。

主控系統      高穩定工控機配合多功能數控子系統組成。
人機對話界面  微軟windows XP, 上海奈凱水刀專用軟件，易學易用，上手快，維護簡單
伺服放大器    進口臺灣東元伺服放大器。
外部連接端口  Ethernet 互聯網端口，USB2.0， Com 串口。
遙控器        國內首創無線遙控
報警自鎖      行程限位報警，并自鎖保護



軟件：

  軟件分為基本水刀控制軟件，和CAM計算機輔助加工軟件。水刀控制軟件在工控機的微軟視窗系統上運行，主要是提供人機對話界面，切割文件處理，模擬仿真，切割過程監視，以及切割參數設置和切割過程信息統計收集等功能。該軟件直接與AutoCAD 的DXF 制圖格式兼容，并能自動生成G代碼。軟件系統還提供斷電繼續，選擇加工，列陣加工，旋轉鏡像加工等高級功能。軟件免費升級。

  CAM計算機輔助加工軟件是選購項目，用于AutoCAD和水刀控制軟件之間的一個可選工具，主要功能有自動選擇進、退刀點，自動排版，刀具補償，自動生成優化切割路徑等，選用該軟件可大大提高加工過程的自動化，并優化材料的使用率，和加工時效。

3．切割平臺

  切割平臺是懸臂式。由水箱和行走橫梁組成。懸臂式平臺三面開放，便于較大材料的切割裝卸，特別是當被切割材料大于臺面時，仍可將材料在臺面以外部分支撐或懸掛后，對臺面內部分進行切割。另外由于懸臂式平臺水箱是分體結構，不僅有利于運輸較大臺面機床，也有利于水箱的新舊更換。


  水箱：采用不銹鋼制作。主要用來承接切割水、砂和碎末。水箱里裝滿水是為了保護水箱底部不被水射流損壞。

行走部分：
  由高精度滾珠絲杠和直線導軌組成，驅動由臺灣東元伺服電機提供。
 最大行走速度：10米/分鐘
 最大切割速度：9.5米/分鐘
 行走定位精度：0.06mm/m
 重復定位精度：0.02mm/m
 X-Y軸垂直度：0.1mm/m
 圓度：0.1mm/ Ø 200mm
 Z軸行程200mm

切割刀頭：
 氣動刀頭安裝在橫梁上。刀頭內有高壓水閥，由數控系統自動或人工手動控制壓縮空氣開關來控制水閥的開閉。

純水和混砂切割： 兩者都可以。

4．自動供砂系統：

當切割比較硬的材料時，通常在高壓水射流中混合入堅硬的石榴石砂來進行切割。切割平臺的橫梁上裝有一個小砂斗，供短時間切割小件使用。當切割大件時要用比較多砂，開啟自動供砂系統，可 以自動從供砂系統供砂到小砂斗。系統自動探測小砂斗的空、滿來開動和停止供砂。供砂是由壓縮空氣為動力。供砂系統參數：容積 170升，工作壓力0.3-0.4Mpa.



切割速度參考表

材料         規格(mm)             切割速度 （mm/min）
(切割條件：380Mpa, 寶石噴嘴；0.33mm, 砂管：1.06mm)

鐵板           20                  120 mm/min
               50                   20 mm/min

不銹鋼         12                   50 mm/min
               25                   25 mm/min

鋁板           20                   160 mm/min
               50                    30 mm/min

鈦合金         10                   100 mm/min
               20                    50 mm/min

銅板           5                    250 mm/min
               10                   130 mm/min

玻璃           6                    1100 mm/min
              20                     200 mm/min

陶瓷           5                    3120 mm/min
              10                    1500 mm/min

大理石        10                     300 mm/min
              20                     150 mm/min
