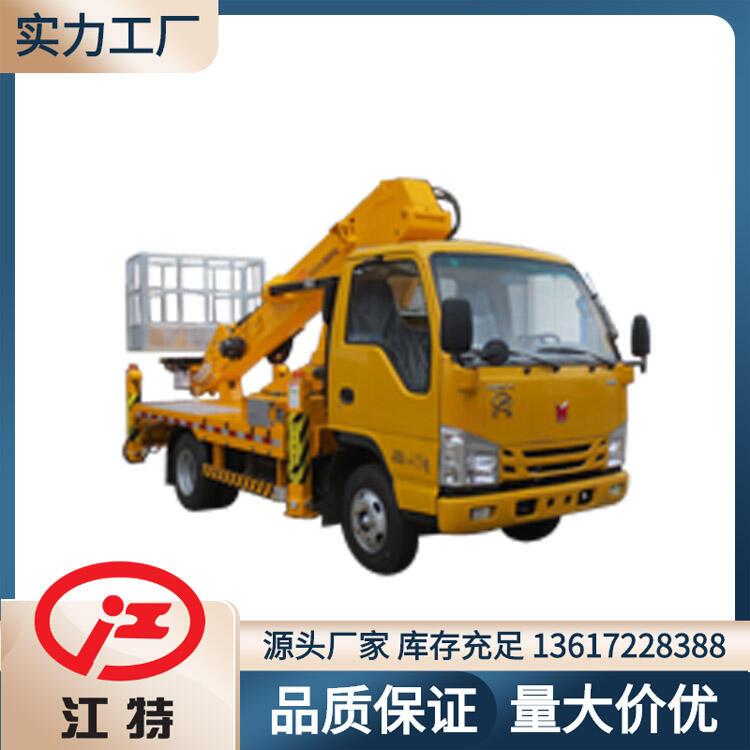

慶鈴單排伸縮臂高空作業車(24米)

【主要技術參數】
產品商標 江特牌
公告批次 357
產品名稱 JDF5041JGK24Q6S型高空作業車
產品號   ZSP9P77401M
外形尺寸(mm) 5915×1950×2720
總質量(Kg) 4435
整備質量(Kg) 4305
駕駛室準乘人數(人)2
接近角/離去角(°)24/10
前懸/后懸(mm) 1015/1760
軸數 2
軸距(mm) 3360,2800
軸荷(Kg) 1755/2680
zui高車速(Km/h) 105
其它 后伸:340mm;隨底盤選裝駕駛室,選裝鋼圈樣式(鋁合金/鐵);僅采用底盤2800mm軸距;側面防護裝置材料材質:Q235,連接方式:螺栓連接;后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接,斷面尺寸(寬×高):30×105(mm),離地高度:400mm;該車選裝發動機,裝配D20TCIF11發動機時,僅裝配氣壓制動型式,裝配D20TCIF15發動機時,僅裝配液壓制動型式;該車裝ABS,裝氣制動時ABS及其控制器型號為:CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司;VIE ABS-Ⅱ/浙江萬安科技股份有限公司;裝液壓制動時ABS及其控制器型號為:QLJJABS-HP24V-85/重慶慶鈴汽車機加部品制造有限公司;CM4YK/廣州瑞立科密汽車電子股份有限公司;主要專用裝置為伸縮臂,用于搶修電力、通訊、路燈等高空作業。
【底盤技術參數】
底盤型號 QL1040MFHAY
底盤名稱 載貨汽車底盤（二類）
商標名稱 慶鈴牌(繁體)牌
生產企業 慶鈴汽車股份有限公司
外形尺寸(mm) 5900,5230,5000×1880,1980×2200,2260,2060,2130,2160
輪胎數 6
接近角/離去角(°)24/16,24/28
輪胎規格 7.00R16LT 8PR,6.50R16LT 10PR,6.50R15LT 8PR,6.50R15LT 10PR,195/75R16C
鋼板彈簧片數 3/3+2,1/1+1,2/3+2,8/6+5
前輪距(mm) 1504,1640,1377
燃料種類 柴油
后輪距(mm) 1425,1525
排放標準 GB17691-2018國Ⅵ
發動機型號 發動機生產企業         排量(ml)功率(Kw)
D20TCIF11       昆明云內動力股份有限公司1999    93
D20TCIF15 昆明云內動力股份有限公司1999    90
zui大作業高度：24m
★采用慶鈴底盤加裝伸縮臂液壓舉升專用裝置
★環保項到機動車第六階段排放標準(國Ⅵ)
★控制系統采用CAN總線技術和電腦智能自動限幅裝置
★采用高強度鋼板制作而成，全伸縮工作臂，內置液壓驅動結構，驅動力強，結構緊湊，機動性好，作業范圍大，運行平穩靈活迅捷
★自動調平機構，帶手動調平控制功能，工作平臺可360°連續回轉，底板采用防滑鋼板，工作斗后置，方便人員進出，降低整車重心
★H型支腿，跨距大，穩定性好，支腿即可獨立伸縮，又可聯動，裝有支腿報閃燈，用于作業時支腿示廓，發出光baojing信號
★裝有應急動力源，可實現緊急收車
★進口液壓閥調節臂架運行速度
●電控系統可選裝地面無線遙控操作系統
