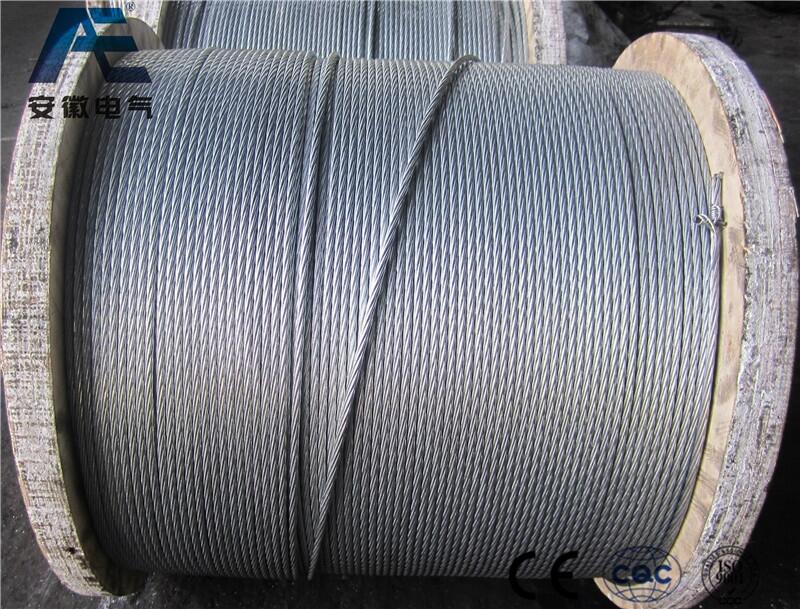

安徽電氣集團股份有限公司專業生產Zn-5%AL-REGJ-1x19-13-1570-B鋅5%鍍鋁混土稀土合金鍍層鋼絞線
價格詳詢:13905505237 王經理
稀土鋼絞線具有優良的耐腐蝕性能和綜合的力學性能，隨著大氣污染程度的逐漸惡化，輸電線路的防腐環境條件更趨嚴峻。在環境條件差的地方，鍍鋅鋼絲和鋼絞線的防腐性能已不能滿足電力架空輸電線路和電氣化鐵路等行業安全經濟運行的需要，鍍鋅鋼絲和鋼絞線的使用壽命比與之相配套的導電鋁線和金具等低得多。
應用：稀土鋅鋁合金鍍層鋼絞線（Rare earth zinc aluminum alloy coated steel wire strand），通常指用于承力索(messenger wire)、拉線(guy wire)、加強芯(strength core)等，也可以作為架空輸電的地線（earth wire/ground wire）、公路兩邊的阻攔索(barrier cable)或建筑結構中的結構索(structure cable)，本產品主要用于吊架、懸掛、通訊電線，架空電力線、電纜鋼芯以及固定物體拴系等。
標準：符合《中華人民共和國黑色冶金行業標準:稀土鋅鋁合金鍍層鋼絞線(YB/T 183-2000)》
本標準規定了鋁含量為0.2%～1.0%的稀土鋅鋁合金鍍層鋼彈簧線的產品分類、尺寸、外形、技術要求、試驗方法、檢驗規則、包裝、標志及質量證明書。本標準適合于吊架、懸掛、通訊電纜、架空電力線及固定物件、栓系等耐腐蝕用的稀土鋅鋁合金鍍層鋼絞線。
特點：防腐，強度較大，主要用于短路電流不大區段的地線。
報價詳詢：13905505237 王經理 www.ahecabe.com
|
結構 |
1x3
|
||||||
|
公稱直徑 |
全部鋼絲斷面面積 mm2 |
參考重量kg/100m |
公稱抗拉強度/Mpa |
||||
|
鋼絞線 |
鋼絲 |
1270 |
1370 |
1470 |
1570 |
||
|
mm
|
鋼紋線最小破斷拉力/kN |
||||||
|
6.2
|
2.90
|
19.82
|
16.49
|
23.10
|
24.90
|
26.80
|
28.60
|
|
6.4
|
3.20
|
24.13
|
20.09
|
28.10
|
30.40
|
32.60
|
34.80
|
|
7.5
|
3.50
|
28.86
|
24.03
|
33.70
|
36.30
|
39.00
|
41.60
|
|
8.6
|
4.00
|
37.70
|
31.38
|
44.00
|
47.50
|
50.90
|
54.40
|
|
結構 |
1x7 |
||||||
|
公稱直徑 |
全部鋼絲斷面面積mm2 |
參考重量kg/100m |
公稱抗壓強度/Mpa |
||||
|
鋼絞線 |
鋼絲 |
1270 |
1370 |
1470 |
1570 |
||
|
mm |
鋼絞線最小破斷拉力/kN |
||||||
| 3.0 | 1.00 | 5.50 | 4.58 | 6.42 | 6.92 | 7.43 | 7.94 |
| 3.3 | 1.10 | 6.65 | 5.54 | 7.77 | 8.38 | 8.99 | 9.60 |
| 3.6 | 1.20 | 7.92 | 6.59 | 9.25 | 9.97 | 10.70 | 11.40 |
| 3.9 | 1.30 | 9.29 | 7.73 | 10.80 | 11.70 | 12.50 | 13.40 |
| 4.2 | 1.40 | 10.78 | 8.97 | 12.50 | 13.50 | 14.50 | 15.50 |
| 4.5 | 1.50 | 12.37 | 10.30 | 14.40 | 15.50 | 16.70 | 17.80 |
| 4.8 | 1.60 | 14.07 | 11.71 | 16.40 | 17.70 | 19.00 | 20.30 |
| 5.1 | 1.70 | 15.89 | 13.23 | 18.50 | 20.00 | 21.40 | 22.90 |
| 5.4 | 1.80 | 17.81 | 14.83 | 20.80 | 22.40 | 24.00 | 25.70 |
| 6.0 | 2.00 | 21.99 | 18.31 | 25.60 | 27.70 | 29.70 | 31.70 |
| 6.6 | 2.20 | 26.61 | 22.15 | 31.00 | 33.50 | 35.90 | 38.40 |
| 7.2 | 2.40 | 31.67 | 26.36 | 37.00 | 39.90 | 42.80 | 45.70 |
| 7.8 | 2.60 | 37.16 | 30.93 | 43.40 | 46.80 | 50.20 | 53.60 |
| 8.4 | 2.80 | 43.10 | 35.88 | 50.30 | 54.30 | 58.20 | 62.20 |
| 9.0 | 3.00 | 49.48 | 41.19 | 57.80 | 62.30 | 66.90 | 71.40 |
| 9.6 | 3.20 | 56.30 | 46.87 | 65.70 | 70.90 | 76.10 | 81.30 |
| 10.5 | 3.50 | 67.35 | 56.07 | 78.60 | 84.80 | 90.00 | 97.20 |
| 11.4 | 3.80 | 79.39 | 66.09 | 92.70 | 100.00 | 107.00 | 114.00 |
| 12.0 | 4.00 | 87.96 | 73.22 | 102.00 | 110.00 | 118.00 | 127.00 |
|
結構 |
1x19 |
||||||
|
公稱直徑 |
全部鋼絲斷面面積mm2 |
參考重量kg/100m |
公稱抗拉強度/Mpa |
||||
|
鋼絞線 |
鋼絲 |
1270 |
1370 |
1470 |
1570 |
||
|
mm |
鋼絞線最小破斷拉力/kN |
||||||
| 5.0 | 1.00 | 14.92 | 12.42 | 17.00 | 18.40 | 19.70 | 21.00 |
| 5.5 | 1.10 | 18.06 | 15.03 | 20.60 | 22.20 | 23.80 | 25.50 |
| 6.0 | 1.20 | 21.49 | 17.89 | 24.50 | 26.50 | 28.40 | 30.30 |
| 6.5 | 1.30 | 25.22 | 20.99 | 28.80 | 31.00 | 33.30 | 35.60 |
| 7.0 | 1.40 | 29.25 | 24.35 | 33.40 | 36.00 | 38.60 | 41.30 |
| 8.0 | 1.60 | 38.20 | 31.80 | 43.60 | 47.10 | 50.50 | 53.90 |
| 9.0 | 1.80 | 48.35 | 40.25 | 55.20 | 59.60 | 63.90 | 68.30 |
| 10.0 | 2.00 | 56.69 | 49.69 | 68.20 | 73.60 | 78.90 | 84.30 |
| 11.0 | 2.20 | 72.22 | 60.12 | 82.50 | 89.00 | 95.50 | 102.00 |
| 12.0 | 2.40 | 85.95 | 71.55 | 98.20 | 105.00 | 113.00 | 121.00 |
| 12.5 | 2.50 | 93.27 | 77.64 | 106.00 | 114.00 | 123.00 | 131.00 |
| 13.0 | 2.60 | 100.88 | 83.98 | 115.00 | 124.00 | 133.00 | 142.00 |
| 14.0 | 2.80 | 116.99 | 97.39 | 133.00 | 144.00 | 154.00 | 165.00 |
| 15.0 | 3.00 | 134.30 | 118.80 | 153.00 | 165.00 | 177.00 | 189.00 |
| 16.0 | 3.20 | 152.81 | 127.21 | 174.00 | 188.00 | 202.00 | 215.00 |
| 17.5 | 3.50 | 182.80 | 152.17 | 208.00 | 225.00 | 241.00 | 258.00 |
| 20.0 | 4.00 | 238.76 | 198.76 | 272.00 | 294.00 | 315.00 | 337.00 |
