常用壓力表接口螺紋規格表 美制 英制 公制
常常被眼花撩亂的螺牙規格搞得焦頭爛額嗎？
透過這篇文章就能讓你學會判斷出螺牙規格及挑選適合的尺寸。
螺牙是什么？
螺牙又稱為「接頭」、「接續」與「牙口」，是用于連接壓力表與壓力源的接頭，其功能是確保壓力源能夠在密封的情況下傳送壓力或介質到壓力表內，因此在選擇接頭尺寸時必須選擇符合對應表頭的接頭，在購買壓力表或溫度計時，也應一并提供接頭尺寸給廠商。
在選擇螺牙前必須認識的兩個測量工具
1. 游標卡尺：
是工業上常見的測量儀器，可用來量測精度較高的物件，如物件的內徑、外徑、長度及深度。
2. 牙規：
又稱做螺距規，可用來協助量測螺牙規格，只需透過牙規反覆對照并找到*咬合的尺寸即可，市售較為常見的螺牙類型為美制、英制及公制，而三種皆有專屬的牙規規格。
選擇螺牙四大步驟
只需要跟著以下四個步驟就能協助你挑選到較適合的螺牙尺寸

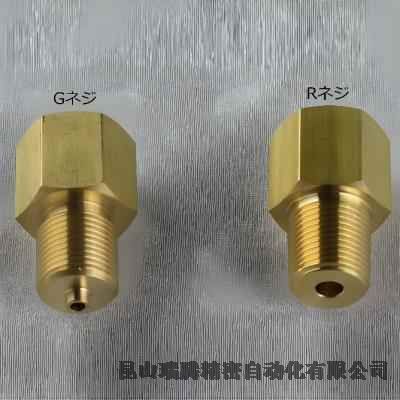

1. 辨別牙口是直螺牙還是錐螺牙：
螺紋直徑漸大或漸小則為錐螺牙，直徑固定不變則為直螺牙，如肉眼難以分辨則可使用游標卡尺協助測量，只需將游標卡尺夾住螺牙兩端，并觀測兩側的透光度，如兩側呈現三角形透光則為錐螺牙，兩側平行透光則為直螺牙。
2. 測量螺牙規格及螺距：
透過各規格（美制、英制、公制）的牙規來量測，密合度較高的即為該螺牙規格。
螺距的表示方法有兩種，主要可分為公制及其他（美制及英制），公制（左圖）為測量兩相鄰螺牙牙頂之間的距離（如兩螺牙牙頂相距 1.5 mm），而美制及英制（右圖）則為測量每英吋內的螺牙牙數（如：每英吋含有 14 個牙頂）
3. 確定接頭尺寸：
利用游標卡尺夾住螺牙兩端，即可測得接頭外徑的近似值，接著再表上對照較相近的值即可確定尺寸。
4. 對照螺牙規格表（直錐、螺距、尺寸）：
只需將上述測得的三個步驟對照到信息表上，便能找到較為合適的接頭尺寸。
|
美制直螺紋 |
|||||
|
螺紋尺寸 |
螺紋 |
基本面上的螺紋直徑 |
牙型 |
||
|
（英吋） |
大徑 |
中徑 |
小徑 |
||
|
5/16 |
24 |
7.938 |
7.249 |
6.792 |
60° |
|
7/16 |
20 |
11.113 |
10.287 |
9.738 |
|
|
1/2 |
20 |
12.7 |
11.875 |
11.325 |
|
|
9/16 |
18 |
14.288 |
13.325 |
12.559 |
|
|
3/4 |
16 |
19.05 |
18.019 |
17.331 |
|
|
1-1/16 |
12 |
26.988 |
25.613 |
24.695 |
|
|
1-5/16 |
12 |
33.338 |
31.963 |
31.046 |
|
|
尺寸-螺距,類型 |
|||||
|
美制錐螺紋 |
|||||
|
螺紋尺寸 |
螺紋 |
基本面上的螺紋直徑 |
牙型 |
||
|
（英吋） |
大徑 |
中徑 |
小徑 |
||
|
1/16 |
27 |
7.894 |
7.142 |
6.398 |
60° |
|
1/8 |
27 |
10.242 |
9.489 |
8.737 |
|
|
1/4 |
18 |
13.616 |
12.487 |
11.358 |
|
|
3/8 |
18 |
17.055 |
15.926 |
14.797 |
|
|
1/2 |
14 |
21.224 |
19.772 |
18.321 |
|
|
3/4 |
14 |
26.569 |
25.117 |
23.666 |
|
|
1 |
11.5 |
33.228 |
31.461 |
29.694 |
|
|
1-1/4 |
11.5 |
41.985 |
40.218 |
38.454 |
|
|
1-1/2 |
11.5 |
48.054 |
46.287 |
44.52 |
|
|
2 |
11.5 |
60.092 |
58.325 |
56.558 |
|
|
尺寸-螺距,類型 |
|||||
|
英制錐螺紋 |
|||||
|
螺紋尺寸 |
螺紋 |
基本面上的螺紋直徑 |
牙型 |
||
|
（英吋） |
大徑 |
中徑 |
小徑 |
||
|
1/16 |
28 |
7.723 |
7.142 |
6.561 |
55° |
|
1/8 |
28 |
9.728 |
9.147 |
8.566 |
|
|
1/4 |
19 |
13.157 |
12.3 |
11.445 |
|
|
3/8 |
19 |
16.662 |
15.81 |
14.95 |
|
|
1/2 |
14 |
20.995 |
19.79 |
18.631 |
|
|
3/4 |
14 |
26.441 |
25.28 |
24.117 |
|
|
1 |
11 |
33.249 |
31.77 |
30.291 |
|
|
1-1/4 |
11 |
41.91 |
40.43 |
38.952 |
|
|
1-1/2 |
11 |
47.803 |
46.32 |
44.845 |
|
|
2 |
11 |
59.641 |
58.14 |
56.656 |
|
|
R，尺寸-螺距 |
|||||
|
公制直／錐螺紋 |
|||||
|
螺紋尺寸 |
螺紋 |
基本面上的螺紋直徑 |
牙型 |
||
|
（MM） |
大徑 |
中徑 |
小徑 |
||
|
M6 |
|
6 |
5.35 |
4.917 |
60° |
|
M8 |
8 |
7.35 |
6.917 |
||
|
M10 |
10 |
9.35 |
8.917 |
||
|
M12 |
|
12 |
11.03 |
10.376 |
|
|
M14 |
14 |
13.03 |
12.376 |
||
|
M16 |
16 |
15.03 |
14.376 |
||
|
M18 |
18 |
17.03 |
16.376 |
||
|
M20 |
20 |
19.03 |
18.376 |
||
|
M22 |
22 |
21.03 |
20.376 |
||
|
M24 |
24 |
23.03 |
22.376 |
||
|
M27 |
|
27 |
25.7 |
24.835 |
|
|
M30 |
30 |
28.7 |
27.835 |
||
|
M33 |
33 |
31.7 |
30.835 |
||
|
M36 |
36 |
34.7 |
33.835 |
||
|
M，尺寸 x 螺距 |
|||||
