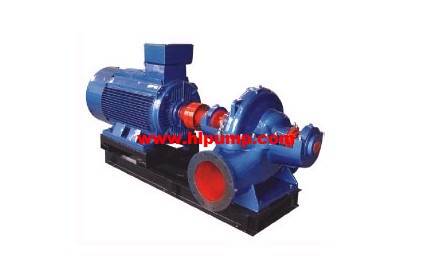

一、S型水平中開泵產品概述

　　S水平中開泵與其它同類型的泵相比較具有壽命長、效率高、結構合理，運行成本低、安裝及維修方便等特點，是消防、空調、化工、水處理及其它行業的理想用泵。泵體的設計壓力為1．6MPa和2．OMPa。

　　泵體的進出口法蘭均位于下泵體，這樣可以在不拆卸系統管路的情況下取出轉子，維修方便部分泵體采用雙流道設計，以減少徑向力，從而延長機封和軸承的壽命。中開泵葉輪的水力設計采用了最先進的CFD技術，因此提高了S泵的水力效率。對葉輪進行動平衡，確保S泵的運行平穩。軸 軸徑較粗，軸承間距較短，從而減小了軸的撓度，延長了機械密封和軸承的壽命。軸套可以采用多種不同的材料，以防止軸被腐蝕和磨損，軸套可更換。磨損環泵體與葉輪間采用可更換的磨損環，防止中開泵體和葉輪的磨損，更換方便，維修費用低，同時保證運行間隙和較高的工作效率。既可以使用填料也可以使用機械密封，可以在不拆卸泵蓋的情況下更換密封裝置。軸承獨特的軸承體設計使軸承可采用油脂或稀油潤滑，軸承的設計壽命10萬小時以上，也可使用雙列推力軸承和封閉軸承。材料根據用戶的實際需要，S水平中開泵的材料可為銅、鑄鐵、球鐵、316不銹鋼、416；7銹鋼、雙向鋼、哈氏合金、蒙耐合金，鈦合金及20號合金等材料。安裝方式´ S型泵有兩種安裝方式一水平安裝和立式安裝，立式安裝可以減少占地面積。

　　二、S型水平中開泵性能范圍

　　流量:112～23292m3/h(0.03～6.5m3/s)

　　揚程:8.5～140m

　　允許最大進口壓力:6×105Pa

　　中開泵旋轉方向：

　　400S96、600S100、700S92、800S35、800S63、800S67、900S28、1100S29、1200S22、1200S32、1400S40、1400S50、1400S56型泵，從電動機端看為逆時針方向旋轉，即吸入口在左，吐出口在右，其余各種泵均為順時針方向旋轉。軸封采用軟填料密封。

　　三、S型水平中開泵結構說明

　　S型水平中開泵吸入口和吐出口均在泵軸心線下方，與軸線垂直成水平方向，檢修時將泵蓋揭開即可將全部零件拆下，不必拆卸電動機及管路。

　　中開泵主要由泵體、泵蓋、軸、葉輪、密封環、軸套、軸承部件和密封部件組成。軸的材質為優質碳素結構鋼，其它零部件的材質基本上采用鑄鐵。葉輪、密封環、軸套為易損零件
