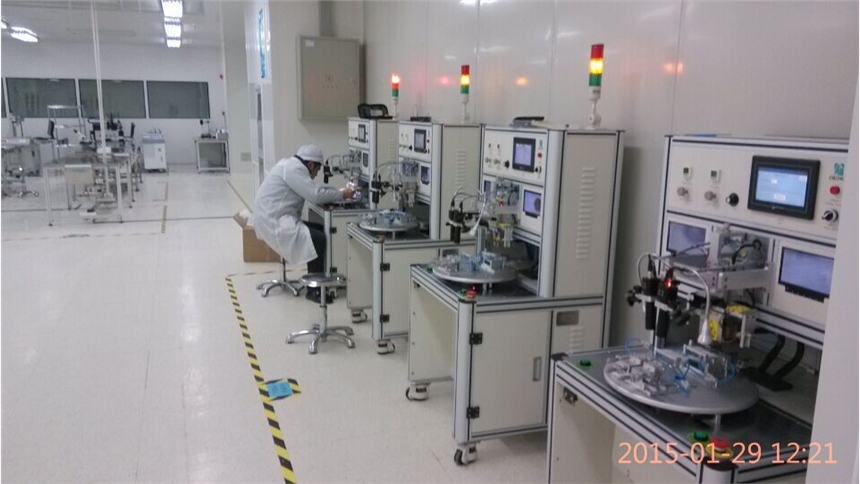

電子排線自動焊接設備供應商 FFC焊接機
適用于高密度 FPC/FFC 與 PCB/LCD 壓接和觸摸屏生產工藝中。
1. 設備簡介：
1.1 特點：
a、單片機控制，脈沖加熱方式，配合鋸齒狀熱壓頭，溫度準確控制確保焊接產品
外觀一致。
b、觸摸屏 LCD 顯示輸入，中文菜單，所有參數設置瀏覽簡潔直觀。
c、采用 XYZ 軸伺服電機加滾珠絲桿自動運行方式，重復精度高，自動快速運行提
升工作效率。
d、Z 軸采用電機運行方式，確保壓頭下降速度和位置從而保證產品焊接 PAD 不受
沖擊變形。
1.2 操作步驟：
將產品放置在治具底座上——對位調整——雙手按下啟動按鈕——（X 軸自動運行
至壓接的各個位置－壓頭下降熱壓－保持設定時間－壓頭上升）——取下產品。
1.3 用途：
2．設備規格：
1. QR-SZYD331 系列 設備系統
控制系統
手持式控制系統
MMI（觸摸屏）
臺灣威綸或維控
溫度控制器
QRKJ 溫控器
壓頭驅動
伺服電機+精密滾珠絲桿+導軌
運動平臺軸數
X 軸+Y 軸+Z 軸（可定制雙 Y 軸）
平臺運動范圍
225mm/225mm/100mm（可根據客戶要求定制行程）
平臺運動速度
0~350mm/s 可調
熱壓位置重復精度
0.02mm
平臺尺寸
400*470mm
焊接參數存儲量
99 組（可定制更多）
機械架構
高強硬度鋁型材陽極處理
熱壓頭
根據客戶產品制作鈦合金或齒狀鉬合金壓頭
2.熱壓參數
加熱方式
脈沖式加熱
升溫段數
可設置接觸溫度、分離溫度及一至四段工作溫度
溫度設定范圍
室溫 --- 600 ℃(每一設定 Step 1℃)
溫差精度
±5℃
溫度顯示
實時溫度曲線顯示、熱壓參數值顯示兩種選擇
熱壓時間
1 --- 99 秒
焊接壓力
2kg
工件固定方式
可根據實際產品需求
供料方式
手工上料
工作方式
可選擇手動、自動模式
手動模式：可單獨控制每個機構的相應動作
自動模式：設定好工作參數，按啟動按鈕，設備自動工作
不良品
<0.5%（根據具體產品工藝會有所差異）
生產效率
約：8s/pcs（根據具體產品工藝會有所差異）
工作氣壓
0.5 --- 0.7 Mpa
安全配置
左右雙啟動按鈕，急停按鈕，氣壓異常檢測及報警，超溫及
溫度異常報警，。
3.電源
主電源規格
AC 220V±10%，50Hz，配 2000W 脈沖發生器
其它內部電源
DC 24V
4.機臺外觀規格
外觀尺寸（約）
520mm(L)×500mm(W)×600mm(H)
機身重量（約）
50kg
