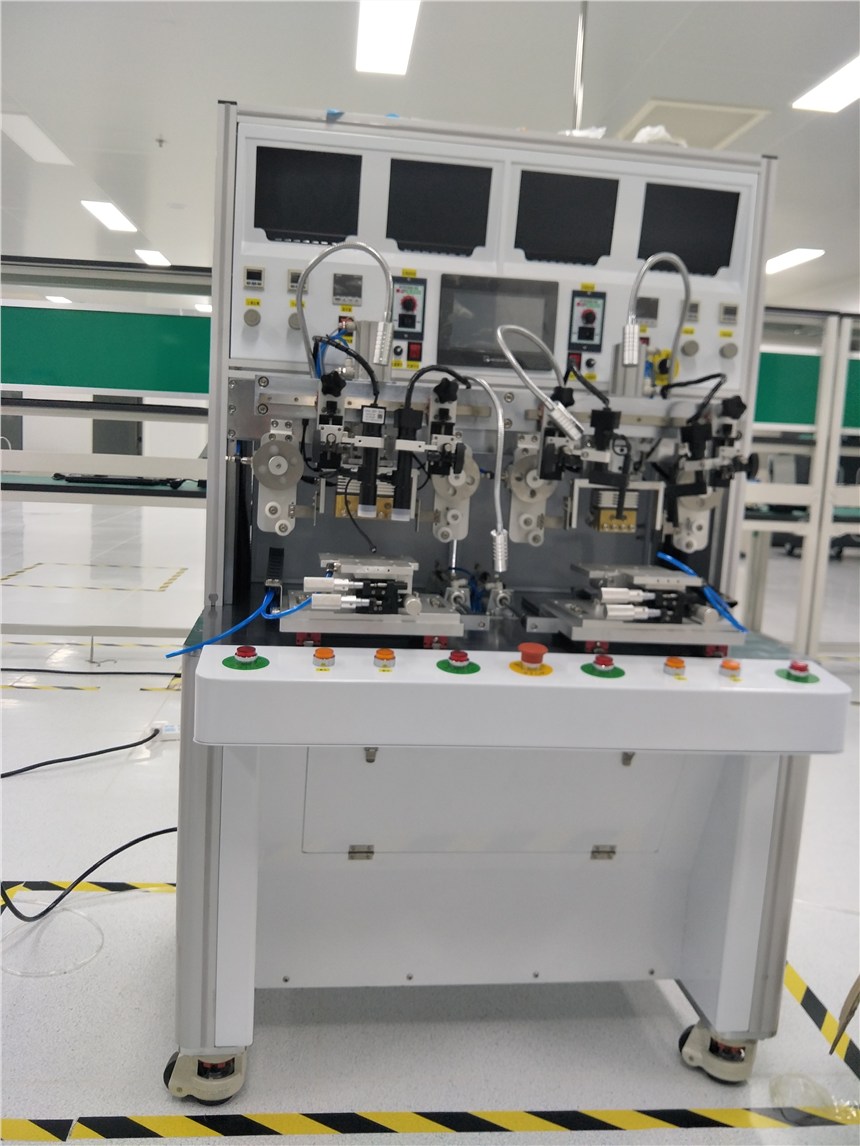

設備名稱：QR-28P-SXE2-SUG1

1.設備系統

控制系統

西門子  PLC

觸摸屏

臺灣威綸  彩色觸摸屏

溫度控制器

RKC  溫控器

壓頭驅動

AirTAC  氣缸

卷料張力控制

力矩馬達

加熱系統

上脈沖加熱系統

氣壓顯示

AirTAC  壓力表

攝像系統

彩色CCD下對位（上對位可選）

氣壓調節

日本SMC 精密調節閥

熱壓頭自重消除

反向氣壓消除壓頭自重

機械架構

高強硬度方通

熱壓頭

鈦合金（根據客戶產品制作壓頭尺寸, Max 70x8mm）

熱壓治具

鋁合金治具X、 Y、Z軸可調（<=9寸）

2.熱壓參數

加熱方式

脈沖式加熱

升溫段數

可設置接觸溫度、分離溫度及一至四段工作溫度

溫度設定范圍

室溫 --- 450 ℃(每一設定Step 1℃)

溫差精度

±3℃

溫度顯示

實時溫度曲線顯示、熱壓參數值顯示兩種選擇

熱壓時間

1  --- 99秒

焊接壓力

Min  10 --- Max 60 ㎏f

工件固定方式

模具固定加真空吸附

工作方式

平臺固定

熱壓頭平整度

±5?m（采用感壓紙測試）

生產產能

約300pcs/H

熱壓精度

Pitch  0.12mm

工作氣壓

0.4  --- 0.7 Mpa

安全配置

左右雙啟動按鈕，急停按鈕；壓頭防落下裝置，超溫及溫度異常報警，三色指示燈。

3.電源

主電源規格

AC  220V±10%，50Hz，7000W

其它內部電源

DC  24V

4.機臺外觀規格

外觀尺寸（約）

1150mm(L)×900mm(W)×1550mm(H)

機身重量（約）

300kg

5.其它隨設備配送

每臺配送 壓頭 1個

每臺配送 治具1套

每臺配送 工具1套

每臺配送 說明書及故障排除手冊，電器配線圖 1套
