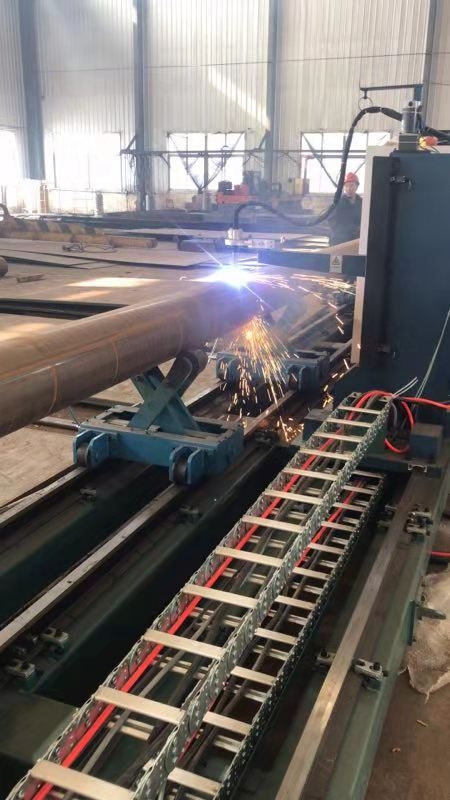

凱斯銳數控相貫線切割機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。

而我廠制造的數控相貫線切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。

凱斯銳數控相貫線切割機的金屬切割規格：







編號

項     目

參     數

1

切割管徑

Φ=60～630mm

2

切割方式

火焰/等離子

3

等離子切割管壁厚度

穿孔厚度1-22mm    坡口切割1-14mm

4

火焰切割管壁厚度

垂直切割6～60mm   坡口切割6-40mm

5

有效切割工件長度

12000mm

6

要求工件橢圓度

≤1%

7

切割速度

10～2000mm/min

8

移動速度

10～6000 mm/min

9

等離子坡口角度

等離子切割±45°

10

火焰坡口角度

火焰開孔切割±55° 火焰端部切割±60°

11

機器軸數及運動范圍

X軸：割炬沿管件軸向水平移動軸行程12000mm

Y軸：管件旋轉軸360°自由回轉

A軸：割炬沿管件徑向平面擺動軸±55°

B軸：割炬沿管件軸向平面擺動軸±60°

Z軸：割炬上升下降軸該軸不參加聯動行程335mm

12

切割長度精度

±1.5mm

13

切割精度執行標準

按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB

14

卡盤性質

手動3爪聯動自定心

15

手動卡盤加緊裝置

1套

16

托架數量

4組

17

待割管重量

5000Kg

18

機器顏色

企業色
