管道預制組對中心，組對器+組對器

產品價格：￥150000（人民幣）

規格：PFFUC-16Aa/24Aa/32Aa

發貨地：江蘇淮安

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

江蘇前山管道技術有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：江蘇前山管道技術有限公司

商鋪名稱：江蘇前山管道技術有限公司

聯系人：戚先生（先生）

聯系手機：

固定電話：

企業郵箱：okey@qiansh.com

聯系地址：江蘇省淮安市經濟開發區山陽大道70號

郵編：223200

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

設備簡介：
該設備適用于管與管件的組對，是前山管道的專利產品，是一臺能實現管件（法蘭、彎頭、三通、大小頭）與管子多功能組對的設備，管道在組對的過程中，該設備能做到上下左右前后6個方向電動移動，支撐移動小車、鋁合金線控盒操作、是國內外應用廣泛工作效率高的機型。在管道預制生產線中，起到全自動化的作用。
工作原理：
1.利用支撐小車的V型塊支撐和定位管子，確保管子的上下水平度和左右平行度；

2.利用組對小車的工作平臺、定位擋板、法蘭翻板來支撐、定位管件：

1)工作平臺支撐彎頭、三通重量；定位擋板定位彎頭、三通位置。當彎頭與定位板靠緊后，可確保彎頭、三通的90度角
2)法蘭翻板支撐、定位法蘭重量和位置。法蘭懸掛在二個定位銷上，可確保法蘭跨中布置；法蘭隨法蘭翻板旋轉90度，可確保法蘭與管子的垂直度

3.利用組對小車的升降機構、橫移機構、進退機構，實現管件的上下、左右、前后移動，確保管件與管子組對時上下、左右錯邊量及組對間隔

1)管子-彎頭組對：利用組對小車上方的平臺面板來承重量和確保管子-彎頭的平面度，利用組對小車的定位擋板確保管子-彎頭90度角，利用組對小車前后移動（手動）調整管子-彎頭的組對間隙，利用蝸輪絲桿升降機構上升下降（電動）調整管子-彎頭的上下錯邊量，利用線性導軌的左右移動（電動）調整管子-彎頭的左右錯邊量；

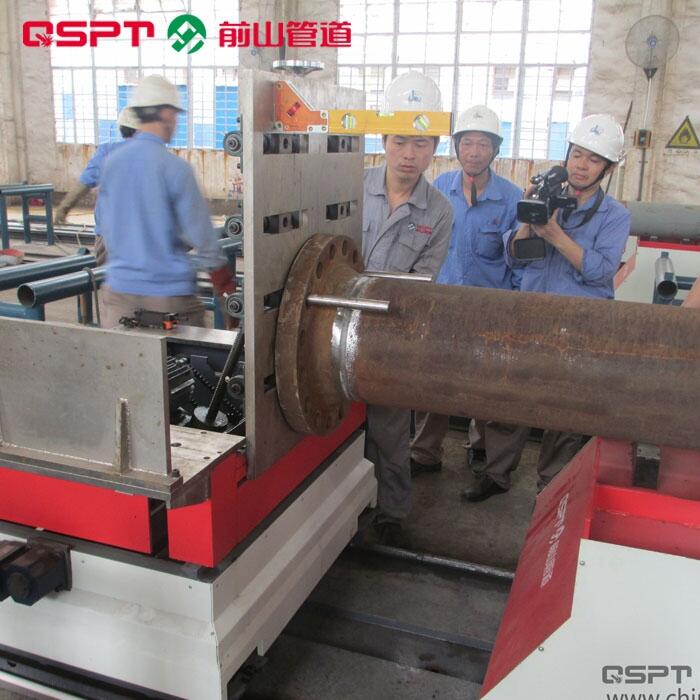

2)管子-法蘭組對：利用組對小車上方的變位翻板（平臺面板的一部分）來承重量和確保管子-法蘭的垂直度，利用組對小車前后移動（手動）調整管子-法蘭的組對間隙，利用蝸輪絲桿升降機構上升下降（電動）調整管子-法蘭的上下錯邊量，利用線性導軌的左右移動（電動）調整管子-法蘭的左右錯邊量；
3)管子-三通組對：利用組對小車上方的平臺面板來承重量和確保管子-三通的平面度，利用組對小車的定位擋板確保管子-三通90度角，利用組對小車前后移動（手動）調整管子-三通的組對間隙，利用蝸輪絲桿升降機構上升下降（電動）調整管子-三通的上下錯邊量，利用線性導軌的左右移動（電動）調整管子-三通的左右錯邊量。

管道組對器的維護保養
1)及時清理工作場地，避免雜亂的物件橫置在工作場地內，影響設備的正常運轉；
2)減速器應每月加注或更換潤滑油。
3)根據實際情況，定期維護與保養，確保電控箱、分線盒、電纜線的清潔。
4)定期檢查有無線頭脫落，觸頭磨損，電纜線破損，元器件損壞現象，如有應及時解決，以防事故擴大。
5)定期檢查各限位開關是否起作用。
6)操作中如發現異常情況如異常噪聲、氣味應及時查找原因，排除故障。
7)交流變頻器使用與維護請參閱變頻器使用說明書。
8)電控箱不能受濕，必須放置在室內。如進水，需采取相應措施處理后才能通電使用。否則會造成電箱內元件損壞，或漏電現象，最終導致觸電事故。
9)各傳動副、鏈輪副、絲杠經常檢查，確保運轉靈活無卡阻現象，并定期涂鋰基潤滑脂。
公司簡介：

本公司自主研發專利產品，主要零部件都采用國際知名品牌，主要生產管道切割坡口機，便攜式坡口機，管道自動焊機，輕型管道自動焊機，管道預制生產線、儲罐自動橫焊機、氣電立焊機、儲罐角焊機，質量國際水平，大壁厚、冷加工、高品質——前山管道
