日欣凈化HC8314FKN39H工業齒輪油增強濾芯PALL濾油機廠家
一、導
1.濾芯PALL的技術工藝：
-
采用由表及里、沿流動方向逐漸縮小的漸變孔徑結構。分層攔截不同尺寸的污染顆粒。實現深層納垢。從而大大提高了使用壽命。
-
每款濾芯都有其加工工藝，頗爾濾芯也不例外，只是因為它是替代國外品牌，技術工藝有稍有不同，比如說其濾材比國產的要多兩層，而且如果要達到3um的過濾精度，必須采用進口的玻纖濾材才能達到。經過測試，一般的國產玻纖濾材絕對達不到這個3um的過濾精度，最多10um。所以大家選購的時候要注意這一點。
-
濾材由專利纖維和樹脂通過特有工藝制成。具有固定的空隙結構，濾材無脫落。被攔截的污染顆粒不會因壓差和流量的脈動而產生“卸料”現象。
-
采用螺旋繞帶加強的支撐，保證濾材的穩固。
2.濾芯PALL解決問題：
過濾器按其過濾精度(濾去雜質的顆粒大小)的不同，有粗過濾器、普通過濾器、精密過濾器 和特精過濾器 四種，它們分別能濾去大于100μm、10～100μm、5～10μm和1～5μm大小的雜質。
3.濾芯PALL的過濾應用：
-
安裝在泵的吸油口處：
泵的吸油路上一般都安裝有表面型濾油器，目的是濾去較大的雜質微粒以保護液壓泵，此外濾油器的過濾能力應為泵流量的兩倍以上，壓力損失小于0.02MPa。
-
液壓系統中除了整個系統所需的濾油器外，還常常在一些重要元件（如伺服閥、精密節流閥等）的前面單獨安裝一個專用的精濾油器來確保它們的正常工作。
-
安裝在系統的回油路上：這種安裝起間接過濾作用。一般與過濾器并連安裝一背壓閥，當過濾器堵塞達到一定壓力值時，背壓閥打開。
-
安裝在系統分支油路上。
-
安裝在泵的出口油路上：
此處安裝濾油器的目的是用來濾除可能侵入閥類等元件的污染物。其過濾精度應為10~15μm，且能承受油路上的工作壓力和沖擊壓力，壓力降應小于0.35MPa。同時應安裝安全閥以防濾油器堵塞。
-
單獨過濾系統：大型液壓系統可專設一液壓泵和濾油器組成獨立過濾回路。
4.濾芯PALL內容概述：
-
產品介紹
-
技術參數
-
執行標準
-
相關鏈接
-
應用領域
-
濾油機廠家汽機抗燃油 5.試運步驟
日欣凈化HC8314FKN39HAle工業齒輪油增強濾芯PALL廠家濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
關鍵詞：
濾芯PALL 濾油機廠家 工業齒輪油 增強 HC8314FKN39H
日欣凈化HC8314FKN39H工業齒輪油增強濾芯PALL濾油機廠家
二、正文
1.產品介紹

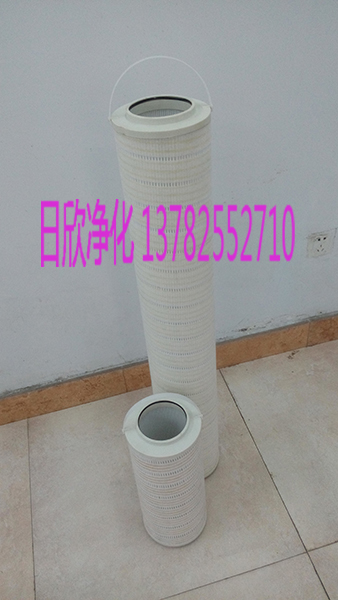

PALL濾芯主要用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
根據所用原材料不同，濾芯的使用壽命也會不同。隨著使用時間的延長，水中的雜質會堵塞濾芯，活性炭濾芯會吸附飽和。所以，一般來說，PP濾芯3個月需要更換，而活性炭濾芯6個月需要更換。而中空纖維由于不能清洗，一般都是放置在PP棉和活性炭的后端使用，否則比較容易堵塞，作為凈水設備末端除菌使用則1-2年需要更換。
8314系列型號：
-
HC8314FKP16H
-
HC8314FKP16Z
-
HH8314F40++XB1
-
HH8314F40KNUBR24DC
-
HC8314FKP39Z
-
HH8314F40**XBR24DC
-
HH8314F40++XBR24DC
-
HC8314FKN39H
日欣凈化HC8314FKN39H工業齒輪油增強濾芯PALL濾油機廠家
日欣凈化HC8314FKN39HAle工業齒輪油增強濾芯PALL廠家濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技術參數
品牌:pall 型號：HC8314FKN39H 工作介質：一般液壓油、磷酸脂液壓油、乳化液、水-乙二醇 應用領域：汽車、 化工、 石油、 制藥、 輕工、 食品、 選礦、 水處理、 電鍍、 冶金、 染料、 紡織 工作溫度：-30℃～+110℃ 密封材料：氟膠圈 丁晴膠 濾材：玻纖濾紙-BN 不銹鋼編織網-W 木漿濾紙-P 不銹鋼燒結網-V 公稱壓力：21bar-210bar 過濾精度：1μ ~ 100μ
日欣凈化HC8314FKN39HAle工業齒輪油增強濾芯PALL廠家濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.執行標準
1.JB/T5285.3-2001:
2.JB/T6880.3-93:
3.JB/TQ4000.9:
4.JB/T8687－1998:
5.GB/T14041.4-993
(ISO3723-1976)
-
標準名稱:液壓濾芯—端載荷試驗方法
-
適用設備:濾芯抗破裂試驗臺200
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
6.GB/T 14041.3-1993
(ISO2941-1974)
-
標準名稱:液壓濾芯—抗破裂性的驗證
-
適用設備:冒泡試驗臺MP-15K
-
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
7.GB/T17488-1998
(ISO3724- 1976)
-
標準名稱:液壓濾芯 流動疲勞特性的驗證
-
適用設備:流動疲勞試驗臺
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選0L/min—200L/min
8.JB/T4297－92:
9.JB/TQ4000.7:
10.JB/T6880.1－93:
11.GB/T14041.4-993
(ISO3723-1976)
-
標準名稱:液壓濾芯—端載荷試驗方法
-
適用設備:濾芯抗破裂試驗臺100
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選50L/min—100L/min
12.JB/TQZ368:
13.GB/T17488-1998
(ISO3724- 1976)
-
標準名稱:液壓濾芯 流動疲勞特性的驗證
-
適用設備:冒泡試驗臺MP-15K
-
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
14.GB/T17486-2006
(ISO3968-2001)
-
標準名稱:液壓濾芯 壓降流量特性的測定
-
適用設備:流阻試驗臺200
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程0.6MPa,流量段根據需要可選0L/min—200L/min
5.應用領域
-
石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
-
紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
-
冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
-
汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
-
火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
-
機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
-
電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
-
鐵路內燃機及發電機：潤滑油及機油的過濾。
6.濾油機廠家汽機抗燃油 5.試運步驟
5.1試運前的檢查
5.1.1檢查系統有關閥門已打開，系統暢通。
5.1.2檢查電氣儀表回路正常，電機絕緣合格。
5.1.3檢查冷卻水暢通。
5.1.4檢查蓄能器預充氮氣壓力為10MPa。
5.1.5拉合閘試驗良好，通知電氣送上動力電源和操作電源。
5.1.6短暫地將＃1循環油泵啟動，然后立即停止，觀察并確定電機轉向；用同樣的方法確定＃2循環油泵和兩臺抗燃油泵電機的轉向。
5.2油箱首次充油
5.2.1將充油軟管與＃1循環油泵充油閥連接。
5.2.2將充油軟管的吸入端插入油桶至離油桶底面約50mm處，這樣可防止將油桶中的沉淀物吸入油箱。
5.2.3開啟＃1循環油泵充油閥，關閉油箱底部循環油泵的對應吸入口。
5.2.4啟動＃1循環油泵。
5.2.5當一只油桶接近抽空時，停止循環油泵，關閉充油閥。
5.2.6換另一只油桶，重復以上步驟直至油箱油位達到油箱高油位標記。
5.2.7提起充油軟管，停泵，關閉充油閥，拆除充油軟管，充油閥裝上堵頭。
5.2.8打開加熱器開關。
5.2.9將油箱下部的兩循環泵吸油口開啟。
5.2.10啟動任一循環油泵。在啟動抗燃油泵之前，循環回路至少應連續運行4小時。
5.3系統沖洗
5.3.1從各油動機上拆下伺服閥（或安裝板），裝上沖洗閥，并將沖洗閥置于中位。
5.3.2關閉每個油動機濾油器上的所有閥門。
5.3.3選擇一個位置最高的油動機，開啟其濾油器進口及出口閥。
5.3.4用沖洗濾芯替代下列濾油器中原來的濾芯。
a. 油動機濾油器（共5個）
b. 抗燃油泵出口濾油器（每臺泵1個）
c. 油循環泵出口濾油器
5.3.5從各油動機上拆下所有節流孔及卸荷閥，將其掛上標簽，放置在安全、干凈的地方。
5.3.6使遮斷隔離閥組的隔離控制閥帶電，將高壓保安油的排油口封住。
5.3.7沖洗油動機供油管及回油管。
a. 確認油溫大于24℃。
b. 確認油循環泵出口濾油器差壓已穩定。
c. 啟動＃1、＃2抗燃油泵，調整壓力補償器使抗燃油泵出口壓力低于4.1MPa。沖洗過程中，兩臺抗燃油泵同時運行。
d. 緩慢開啟供油管的隔離閥，檢查系統泄漏情況及油箱油位處于正常范圍。
e. 在沖洗過程中，任何一個濾油器的差壓達到設定值就應立即更換。
f. 逐個開啟油動機進口及出口的隔離閥進行沖洗。沖洗系統直至所有濾油器的差壓穩定。
g. 緩慢開啟各蓄能器隔離閥及排放閥，沖洗1小時以上。
h. 所有濾油器差壓穩定，沖洗可以結束，停兩臺抗燃油泵。
i. 將各油動機對應的泄荷閥及節流孔重新裝上，關閉各蓄能器的排放閥。
j. 啟動抗燃油泵，利用沖洗閥開關使油動機從關到開，再從開到關循環8到12次，以保證有足夠的流量流過油缸。
5.3.8使遮斷隔離閥組的隔離控制閥失電，將高壓保安油的排油口打開。沖洗遮斷隔離閥組30分鐘以上。
5.3.9以上沖洗過程至少應進行18小時，差壓穩定后采樣檢驗，在等待檢驗結果的同時，應繼續進行沖洗。直到采樣結果符合要求，沖洗可結束。
各臨時措施恢復正常。
5.4抗燃油系統啟動
5.4.1確認油箱油位、冷卻水、控制電源和操作電源、有關閥門位置等都已正常。
5.4.2加熱器控制開關置于“開”位。
5.4.3啟動任一臺循環油泵，投入再生裝置。
5.4.4確認油溫大于20℃。
5.4.5啟動任一臺抗燃油泵，注意電流和振動情況，出口壓力調整為14MPa，檢查系統有無泄漏。
5.4.6檢查投入蓄能器。
5.4.7檢查投入冷油器。
5.4.8正常運行時檢查：
a. 確認油箱油位略高于低油位報警10～20mm，油箱油位不得太高，否則遮斷時將引起溢油；
b. 確認油溫在35℃～54℃之間；
c. 確認供油壓力在13.5MPa～14.5MPa之間；
d. 確認所有泵出口濾油器壓差小于0.5MPa；
e. 檢查空氣濾清器的直觀機械指示器是否觸發，觸發則需更換；
f. 檢查泄漏、不正常的噪音及振動；
g. 確認循環油泵出口壓力小于1MPa；
h. 確認再生裝置的每個濾油器壓差小于0.138MPa。
5.5聯鎖保護
5.5.1抗燃油箱油位
——油位“高油位”，報警；
——油位“低油位”，報警；
——油位“低低位”，�？谷加捅�。
5.5.2抗燃油壓
——油壓≤11.2MPa，報警，聯啟備用泵；
——油壓≤7.8MPa，停機（三取二）。
5.5.3抗燃油溫度
——油溫≤20℃，禁止啟動抗燃油泵，手動投電加熱器；
——油溫≤35℃，聯關冷卻水電磁閥；
——油溫≥45℃，聯開冷卻水電磁閥；
——油溫≥54℃，自動停電加熱器。
