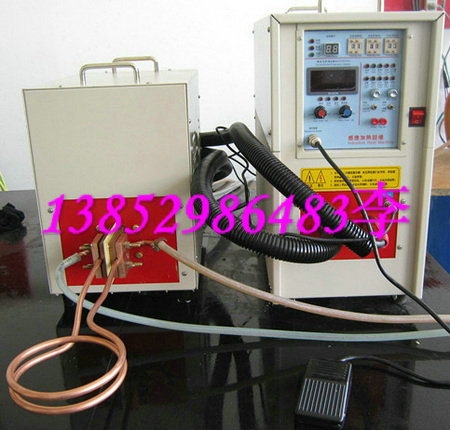

TX-25高頻感應加熱設備生產公司

X-25

二、TX-25系列產品適應范圍

1、適用于焊接面積在20C㎡以內的各種合金刀具、鉆頭、金剛石工具的快速加熱焊接，具有很大范圍的適用性，能滿足絕大多數刀具、工具的高頻感應加熱要求。如焊接面積為15 C㎡（60mm長 ×25mm寬×3mm厚）的刀具，焊接時間為銀焊約20秒，銅焊約30秒。對φ50以上的鉆頭皆有良好的加熱效果。

2、TX-25（A）用撥碼開關設定加熱時間、保溫時間和冷卻時間，時間數字顯示，加熱和保溫可獨立調節，通過適當的設定加熱時間、加熱功率、保溫時間和保溫功率，可以得到合理的加熱保溫曲線，易于對加熱過程進行自動控制，有利于提高工件的生產質量。

3、該設備工作負載持續率為80%，能適應絕大多數場合的連續批量生產要求。

4、適用于φ40以下直徑的鋼質材料熱處理或12 C㎡以下的平面熱處理。

感應圈的設計原則：

    感應圈的形狀、尺寸、圈數、工件材圈感應圈料、工件加熱部位與感應圈的耦合位置等，皆影響加熱效果和設備的實際輸出功率。合理的感應圈設計以及是否加入導磁體聚磁，是設備能否得到有效使用的關鍵，為合理使用本設備，一般鋼材感應加熱時，優先采用2—4圈感應圈。

1、  鋼材感應加熱時，優先采用2—4，參照下表：

2、  導磁性差的材料如銅、鋁等感應加熱時，感應圈圈數要增多。

3、  感應圈與加熱部位耦合在1-3MM為宜（加熱面積較小時）。

4、  在最大輸出位置，電流顯示1000A，工件伸入感應圈內，電流仍保持1000A，但加熱效果不好，這種情況說明：負載太輕，與感應圈耦合太差或感應圈圈數太少，此時要減小感應圈的尺寸，即減小感應圈與工件之間的間隙，如果間隙已經很小，則要增多感應圈的圈數。

5、  當輸出振蕩電流不能調至最大，即調節旋鈕調至某一位置時，一加負載，電流下降很多甚至自動停機，說明負載太重，與感應圈耦合太好，或感應圈圈數太多；這時，只要不會自動停機，都不影響使用，而且此時加熱效率也很高；但如果發生自動停機，則要適當增大感應圈的尺寸，即增大感應圈與工件的間隙，如果間隙已經比較大，則要減少感應圈的圈數。

6、  對于工件難與置于感應圈內平面加熱，或對非磁性金屬材料（如銅、鋁）等的加熱，可采用不同形狀的導磁體（鐵氧體磁芯）聚磁，可以大大增加設備的輸出功率。

7、  宜采用壁厚1—1.5MM，直徑φ5以上的圓或方形紫銅管繞制感應圈。

8、  感應圈的引出長度允許在500MM以內變動，推薦150—300MM為宜。
