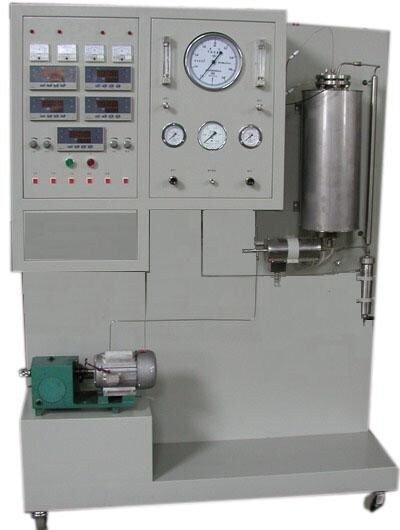

氣固相流化床催化反應實驗裝置
型號：TK-CH/LHC
氣固相流化床催化反應實驗裝置實驗目的：
1、了解流化床反應器的工作原理及結構。
2、加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。
氣固相流化床催化反應實驗裝置主要配置：
流化床反應器、預熱器、計量泵、風機、氣體轉子流量計、濕式氣體流量計、溫控儀表、壓力儀表、不銹鋼框架及控制屏。
氣固相流化床催化反應實驗裝置技術參數：
1、不銹鋼反應器：φ25×650mm。三段加熱，總功率：3KW，最高使用溫度：6000C。
2、預熱器：φ10×250mm，加熱功率：1KW。
3、催化劑裝載量：10-150ml。
4、氣體轉子流量計量程：0.05-0.5L/min。
5、風機：采用HG-370W型空氣旋渦泵；功率：370W；最大風壓：11.76kPa；最大風量：48m3/h。
6、泵的型號微型隔膜計量泵；功率：30W；最大流量：9L/h；沖程頻率：120/minute；吸程：2m。
7、濕式氣體流量計：型號：LML-2，額定流量：0.5m3/h,容積：5L/轉，精度：±1%。
8、冷凝器：φ40×400mm；氣液分離器：φ50×150mm。
9、各項操作及壓力、流量的顯示、調節、控制全在控制屏板面進行。
10、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
11、外形尺寸：1600×600×1800mm。
數據采集型（TK- CHLHC/Ⅱ）：配計算機、微機接口和數據處理軟件、溫度傳感器、溫度巡檢儀。能在線監測溫度實驗數據。
