產品特點xsbtj011：

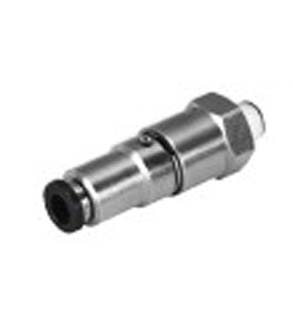

• 高速旋轉接頭使用了2個軸承,適用于無法使用旋轉接頭的高速旋轉和擺動的連接機構.
規格
允許的流體 |
空氣( 有條件) |
最大壓力范圍 |
150psi(1MPa) |
工作真空 |
-29.5in.Hg(-100kPa) |
使用溫度范圍 |
32~140℉(0~60℃) |
型號標識(例)
RHC |
6 |
- |
01 |
|
(1) |
(2) |
(3) |
(4) |
(1) 型號
(2) 管子直徑(øD)和螺紋尺寸(R,R1)
公制尺寸 |
|||||
代碼 |
4 |
6 |
8 |
10 |
12 |
直徑 |
ø4 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
英制尺寸 |
||||||
代碼 |
5/32 |
3/16 |
1/4 |
5/16 |
3/8 |
1/2 |
直徑 |
Ø5/32 |
Ø3/16 |
Ø1/4 |
Ø5/16 |
Ø3/8 |
Ø1/2 |
* 如果(2)為螺紋尺寸, 請從(3)中選擇.
(3) 螺紋尺寸(R,Rc,R1,R2)
公制螺紋(米) |
錐管螺紋 |
|||||
代碼 |
M5 |
M6 |
01 |
02 |
03 |
04 |
尺寸 |
M5×0.8 |
M6×1 |
R1/8 |
R1/4 |
R3/8 |
R1/2 |
統一標準細牙螺紋 |
美國標準錐管螺紋 |
||||
代碼 |
U10 |
N1 |
N2 |
N3 |
N4 |
尺寸 |
10-32UNF |
NPT1/8 |
NPT1/4 |
NPT3/8 |
NPT1/2 |
(4) 六角形平面至平面規格
U:英寸規格(NPT)
無代碼: 毫米規格.
型號表
直通接頭 |
|
RHC4-M5 |
RHC5/32-U10U |
RHC4-M6 |
RHC5/32-N1U |
RHC4-01 |
RHC3/16-N1U |
RHC6-01 |
RHC3/16-N2U |
RHC6-02 |
RHC1/4-N1U |
RHC8-01 |
RHC1/4-N2U |
RHC8-02 |
RHC5/16-N1U |
RHC10-03 |
RHC5/16-N2U |
RHC10-04 |
RHC3/8-N3U |
RHC12-03 |
RHC3/8-N4U |
