�。ǘ�）結構概述

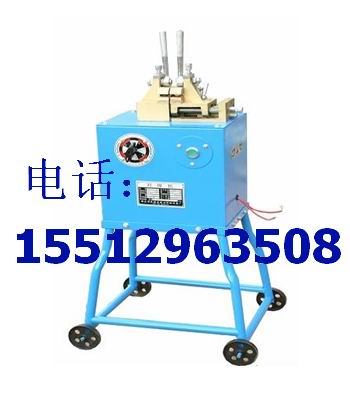

    本系列對焊機結構主要由變壓器、固定電極座、移動電極座(即鉗口）、焊接送料機構（加壓機構）及控制系統等組成。

    焊接機構部分包括固定電極和移動電極兩部分, 移動電極在兩個導軸上，依靠操縱手柄的旋轉而左右移動。

    鉗口利用偏心扳手加壓，使焊件夾緊于電極上，壓力的大小可以旋轉大手柄得到適當的調節。

    移動電極可完成焊接時所需要的熔化及擠壓過程。主要包括進給手柄、調距螺釘、頂簧螺絲和彈簧等。

    旋轉進給手柄可使移動電極在兩極限位置中獲得15毫米以上的工作行程，旋轉調距螺釘可以改變兩電極間的距離，調整頂簧螺絲可獲得適當的頂鍛壓力。

    變壓器為殼式，它由大按鈕開關切斷與接通電源，焊接時按焊件大小調整分頭開關的檔位來得到副線圈所需要的空載電壓，左右電極分別通過多層銅皮軟聯與焊接變壓器副線圈聯接。

（三）使用方法

  焊接前按焊件之形狀調整鉗口距離，焊件夾緊于電極之上，并使兩焊件中心線對正，調整鉗口距離（一般焊件截面大伸出長度大，反之就小），焊接時將焊件端面加工，以保證良好接觸，選好適當的電流檔位，轉動進給手柄使鉗口得到最大距離，然后將焊件夾緊于電極上，再將進給手柄放回原處，按下開關，電源接通，低壓大電流就從焊件通過，使焊件瞬時熔化，在彈簧的作用下能自動送料加壓，當焊件因塑性變形而縮短，達到規定的頂鍛留量時，松開按扭，此時焊接完成。
